基本介紹

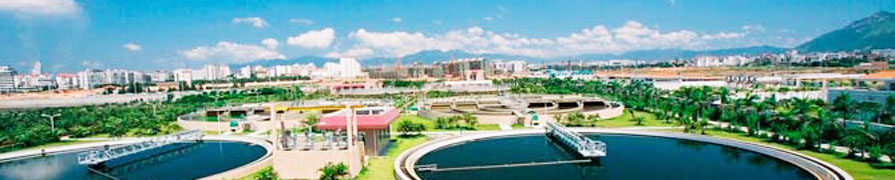

該汙水處理項目為國家投資項目，設計方為某設計院，承建方為重慶某建築公司。汙水處理工藝采用淹沒式生物膜法（DEST）。汙水處理廠日處理能力為近期2000m3/d，遠期1.0×104m3/d。
設備介紹

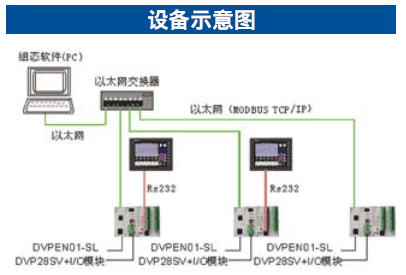

該項目中自控係統應采用集散型計算機控製係統，由可編過程控製器（PLC）及自動化儀表組成的檢測控製係統----現場控製站，對汙水處理廠各過程進行分散控製；zaiyoutongxunxitonghejiankongjisuanjizuchengdezhongyangkongzhixitongduiquanchangshixingjizhongguanli。gefenkongzhanyuzhongyangkongzhishizhijianyougongyexingyitaiwangluojinxingshujutongxun。sangexianchangkongzhizhanxiangjujiaoyuan，junfenbieyou28SV主機+I/O模塊實現現場的控製與信號采集;同時均通過EN01-SL經由以太網交換器與上位機組態軟件進行通訊。這樣，中央控製係統（上位機）就可通過以太網(協議格式為MODBUS TCP/IP)方便快捷的對三個現場控製站進行遠程操作與監控以及數據采集。
另外，1號站和2號站需要根據現場實際情況進行頻繁操作，故可以使用HMI通過RS232來聯結28SV主機，進行現場就近控製。
應用規劃及效果

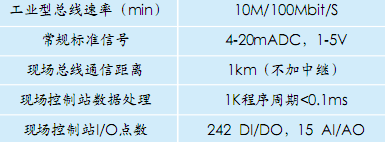

整個自控係統的主要技術指標如下：
整個自控係統的主要技術指標如下：
1.以太網通訊數據傳輸量大、距離遠、速度快，能使中央控製室及時有效的控製和監控多個現場控製站；且方便易操作。
2.現場通過HMI直接由RS232控製PLC主機，可視現場設備的實際運行情況或生產工藝要求來隨時進行控製或修改操作；界麵友好而直觀。
