基本介紹

shukongjichuangshixiandaizhizaoyedeguanjianshebei
，yigeguojiashukongjichuangdechanlianghejishushuipingzaimouzhongchengdushangjiudaibiaozhegeguojiadezhizaoyeshuipinghejingzhengli。woguoshukongjichuangdejishushuiping
、性能和質量與國外產品比較還有很大差距。高性能加工中心和功能部件大多數依靠進口。加工中心是數控技術的集中體現，市場活躍、需求旺盛，成為當前和未來數控機床市場爭奪的前沿。

設備介紹

主軸驅動係統是數控機床的大功率執行機構
，其功能是接受數控係統(CNC)的S碼速度指令及M碼輔助功能指令，驅動主軸進行切削加工。數控加工中心對主軸有較高的控製要求，首先要求在大力矩、強過載能力的基礎上實現寬範圍無級變速，其次要求在自動換刀動作中實現定角度停止(即準停)，這使加工中心主軸驅動係統比一般的變頻調速係統或小功率交流伺服係統在電路設計和運行參數整定上具有更大的難度。
主軸的驅動可以使用交流變頻或交流伺服2種控製方式，一般的交流變頻主軸能夠無級變速但不能準停，需要另外裝設主軸位置傳感器

，配合CNC係統PMC (指數控係統內置PLC)的邏輯程序來完成準停速度控製和定位停止；交流伺服主軸本身即具有準停功能
，其自身的軸控PLC信號可直接連接至CNC係統的PMC，配合簡捷的PMC邏輯程序即可完成準停定位控製，且後者的控製精度遠遠高於前者，所以目前大多數加工中心的主軸驅動係統采取交流伺服主軸。
參考交流伺服主軸的功能，台達的創新型高性能交流變頻驅動器—VExiliebianpinqi，chulegongnenghexingnengwanquannenggouhejiaoliusifupimei，erqiehaijuyoutongyongxingqiangyijijiageshangdeyoushi，tongguoduociceshishendekehuderenkeyuxiai。
另外，1號站和2號站需要根據現場實際情況進行頻繁操作
，故可以使用HMI通過RS232來聯結28SV主機
，進行現場就近控製。

應用規劃及效果

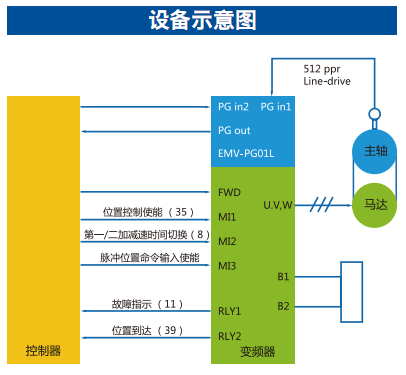

我們選用的075V43A-2+EMV-PG01L配置
，從某數控雕銑機製造商那裏的實際應用結果來看
，表現令人矚目：
1.通過外部I/O點能夠實現快速單點定位，有專門參數調整定位時的特性曲線以及定位時間
，定為實現方便；
2.通過專用參數調整達到快速加減速的實現
；
3.全新的PDFF控製，使增益的調整更加簡單方便
，易於掌握
；
4.接受模擬量信號和脈衝信號，對上位機的支持更加全麵。
最終實現的加減速特性以及定位功能都完全能夠適應加工中心的要求
，性能突出，得到了客戶的認可。
