一、前言
泡沫切割機主要用於泡沫材料的切割

，可將硬質泡沫塑料切割成方形
、長方形、條形等。它具有切割效率高，切割尺寸準確

、精度高等優點。並且能夠實現水平、垂直和塊狀的三向切割。

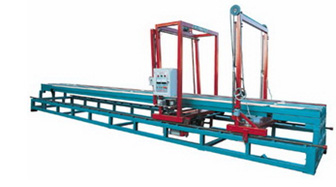

泡沫切割機
二、泡沫切割機的基本工作原理
泡沫切割機由兩個部分組成：jinshusijiareshebeiyijigongzuotaihengxiangqianjinhoutuishebei。gongzuoshitongguogeijinshusijiarepeihegongzuotaidehuanmanqianjinkeyijiangzhengkuaichangfangtizhuangdepaomotiqiegechengdancengjiaobodepaomochangtiaobanchengpin。
具體的原理圖如下：

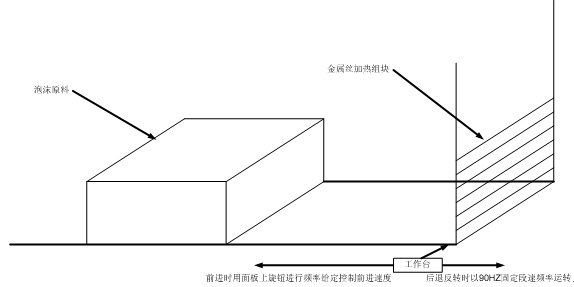

泡沫切割機工作原理圖（一）

一般工作流程：
開機啟動，同時開啟加熱金屬絲電路。當開關撥向“前進”時(shi)
，金(jin)屬(shu)絲(si)預(yu)熱(re)完(wan)成(cheng)機(ji)台(tai)以(yi)麵(mian)板(ban)旋(xuan)鈕(niu)所(suo)設(she)置(zhi)的(de)頻(pin)率(lv)開(kai)始(shi)緩(huan)慢(man)正(zheng)向(xiang)移(yi)動(dong)。金(jin)屬(shu)絲(si)接(jie)觸(chu)原(yuan)材(cai)料(liao)後(hou)可(ke)調(tiao)節(jie)麵(mian)板(ban)上(shang)的(de)電(dian)位(wei)器(qi)來(lai)放(fang)慢(man)前(qian)進(jin)速(su)度(du)以(yi)更(geng)好(hao)，前(qian)進(jin)頻(pin)率(lv)一(yi)般(ban)在(zai)30HZ至50HZ。當機台上原料完成切割後工作台停止並將開關撥向“後退”此時工作台的行程電機以固定的速度做反轉運行
，帶動工作台退回到原點位置電機停轉
，整個設備的一般工作流程結束。

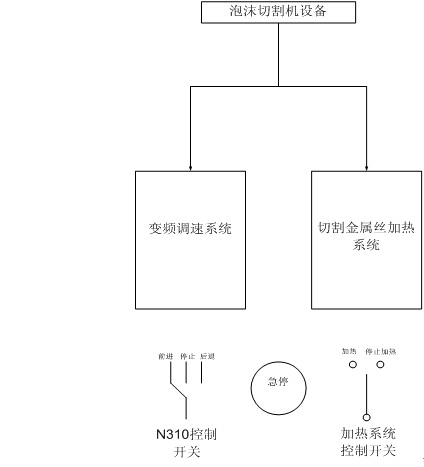

泡沫切割機係統構成如下：

三、N310變頻器在泡沫切割機上的應用

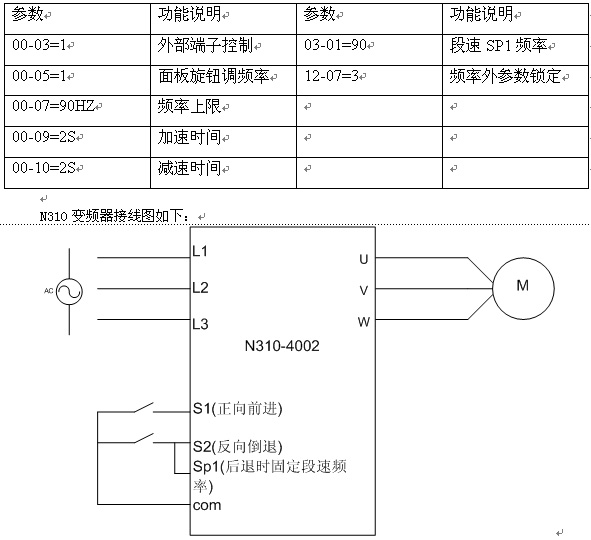

N310變頻器外部端子控製電機的正反轉：正轉能夠根據麵板上的電位器調節頻率；反轉時用段速SP1頻率為90HZ反轉後退回到原點位置。接線將FWD通過開關接至前進信號線
，將REV與SP1短接再通過一個開關接至後退信號線。
N310變頻器設置參數為：00-09=2S（加速時間）
、00-10=2s（減速時間）

、00-07=90HZ（上限頻率）、00-03=1（外部端子控製電機主轉）
、00-05=1（麵板電位器作正轉時頻率設定）、03-01=90HZ（段速SP1頻率作為後退時固定頻率）,最後再將頻率以外的輸入鎖定不可寫入 12-07=3.

四
、結束語
    台安N310變頻器在泡沫切割機上應用

，運動平穩、調速範圍大、能實現0-4m/min無級調速、精度高。N310能較好的滿足慢速切割和快速退刀的要求。
