一、引言

藍(lan)帽(mao)子(zi)機(ji)是(shi)為(wei)醫(yi)療(liao)設(she)備(bei)夾(jia)塑(su)料(liao)成(cheng)形(xing)部(bu)分(fen)設(she)備(bei)，其(qi)主(zhu)要(yao)是(shi)將(jiang)醫(yi)療(liao)塑(su)管(guan)由(you)自(zi)動(dong)控(kong)製(zhi)部(bu)分(fen)控(kong)製(zhi)，通(tong)過(guo)拉(la)管(guan)，切(qie)管(guan)
，打(da)孔(kong)，焊(han)接(jie)等(deng)部(bu)分(fen)將(jiang)醫(yi)用(yong)塑(su)管(guan)切(qie)割(ge)成(cheng)需(xu)要(yao)類(lei)型(xing)。

設備工藝流程為：上件----定位----橫移拉管----夾住----打孔----焊接----裁剪----下件。

二、係統構成

藍帽子機電氣控製係統采用集中控製方式，采用毅天可編程控製器，係統運行穩定可靠。電控係統分為主電控製櫃和HMI人機操作
、操作按鈕、電磁閥/氣缸、線槽及電線電纜等。設備的操作在操作手柄上的觸摸屏進行，觸摸屏上有設備的中文/英文操作界麵，你可以選擇中文或英文進行操作；起動運行、參數的設定、當前運行狀態、故障信息等信息。

人機界麵采用Allen-bradley公司的2711P-T6C5D，可編程控製器使用為毅天係類PLC, （ETMX-MSDH32DC-T+ ETEM-DH16+ ETEM-DI16+ ETEM-D016）

人機界麵操作台上安裝有三色指示燈

，當指示燈亮起時含義分別為：

紅色-----------設備有故障

黃色-----------設備處於原點位置

綠色-----------設備處於運行狀態

當有故障時，操作台上的蜂鳴器會出現間斷報警。

三、人機界麵控製部分

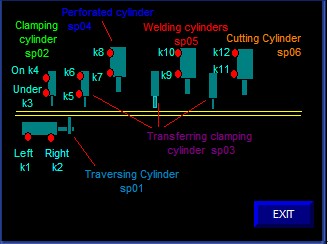

工藝流程畫麵：

通過控製氣缸達到產品所需要的尺寸

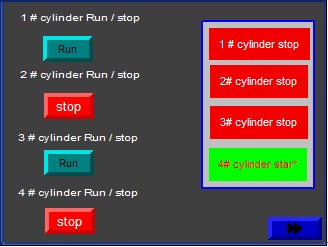

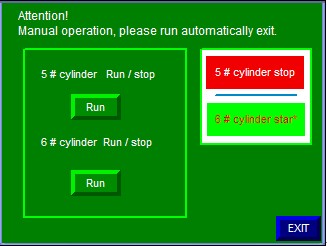

手動操作畫麵：

通過手動界麵控製各個氣缸的運行

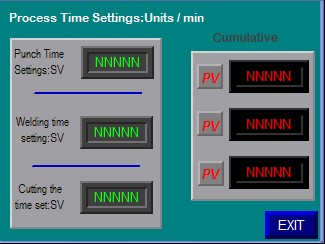

工藝時間設定:



通過氣缸時間的設定可以控製設備運行的周期

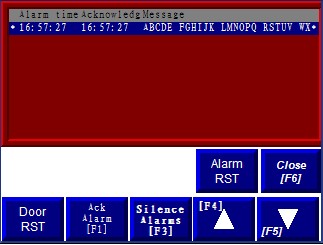

報警畫麵：

可以清晰的看到設備報警的原因





四、程序控製部分

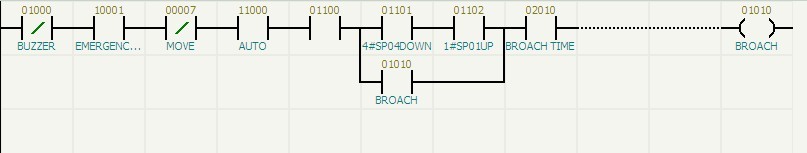

手動部分：

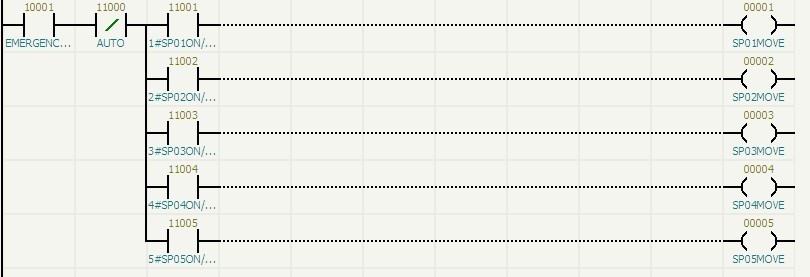

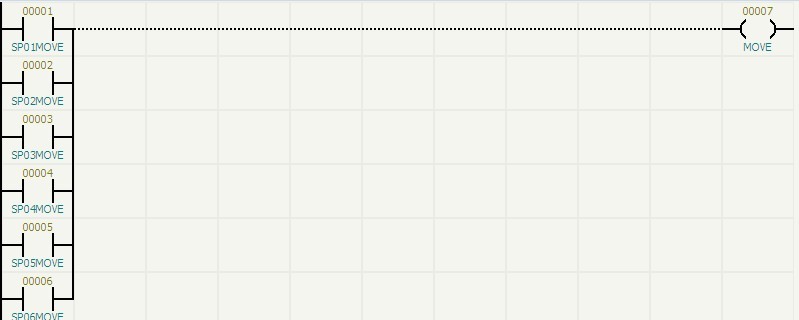

啟動各個氣缸

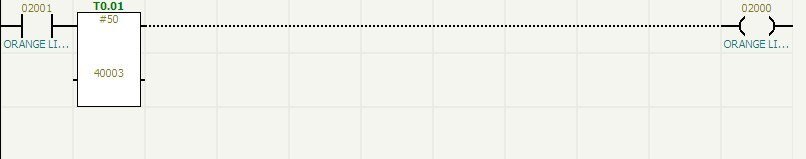

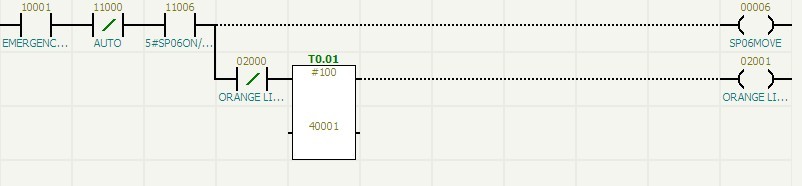

指示燈的運行

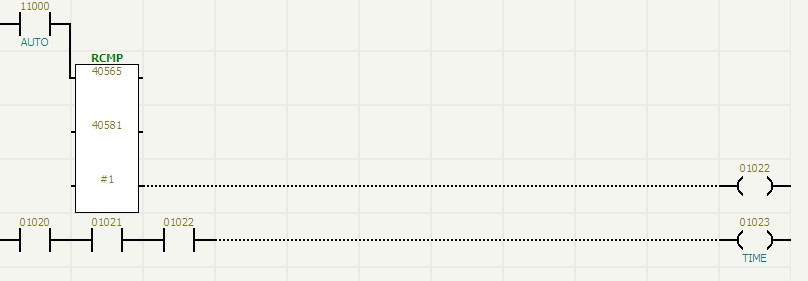

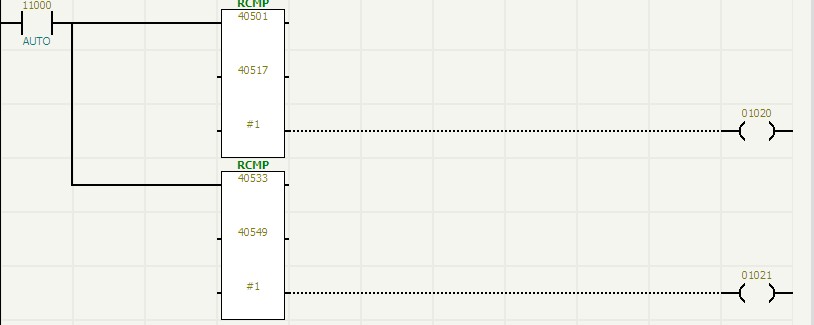

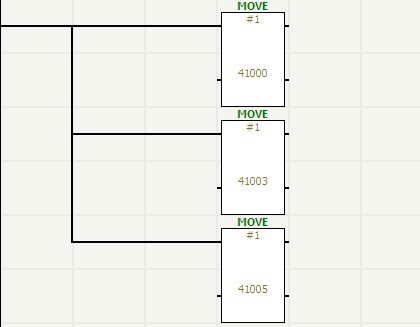

自動運行部分：



打孔、焊接
、裁剪時間設定



鑽孔，剪裁，焊接等時間的設定以及限位





五

、總結

毅天PLC,其 PLC的優異性能和穩定性，在頻繁運動控製中良好的性能，提供了更好的性價比，為用戶大大地節約了成本。
