一、引言

送卡機是運用設備控製，主動輸送合格證以及產品說明紙張的設備。

設備工藝流程為：檢測紙箱---阻擋後續紙箱----下紙---放行後下卡----阻擋位放行

二
、係統構成

送卡機電氣控製係統采用集中控製方式，采用毅天可編程控製器，係統運行穩定可靠。電控係統分為主電控製櫃和HMI人機操作、操作按鈕、電磁閥/氣缸、線槽及電線電纜等。設備的操作在操作手柄上的觸摸屏進行，觸摸屏上有設備的中文操作界麵
，起動運行

、參數的設定、當前運行狀態、故障信息等信息。

人機界麵采用西門子公司的K-TP170micro，可編程控製器使用為毅天係類PLC, （MIN-MSDH40DC-T）

人機界麵操作台上安裝有三色指示燈，當指示燈亮起時含義分別為：

紅色-----------設備有故障

黃色-----------設備處於原點位置

綠色-----------設備處於運行狀態

當有故障時，操作台上的蜂鳴器會出現間斷報警。

三
、人機界麵控製部分

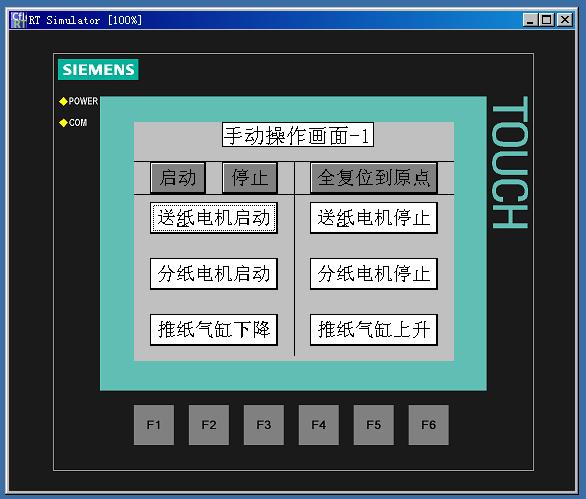

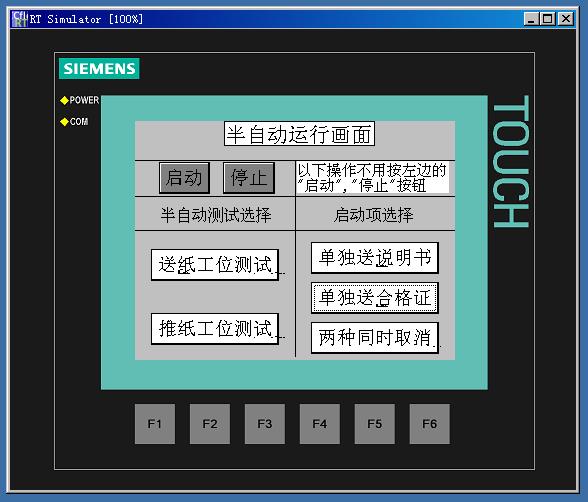

手動操作部分

控製送紙，分紙以及推紙的手動過程

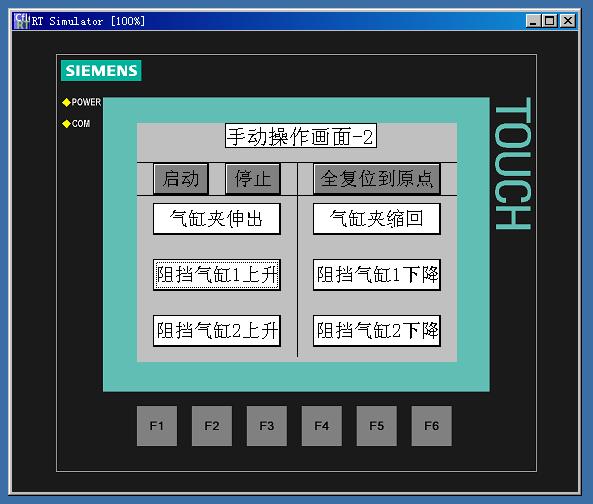

控製阻擋氣缸動作



半自動運行

單獨送紙以及單獨送卡

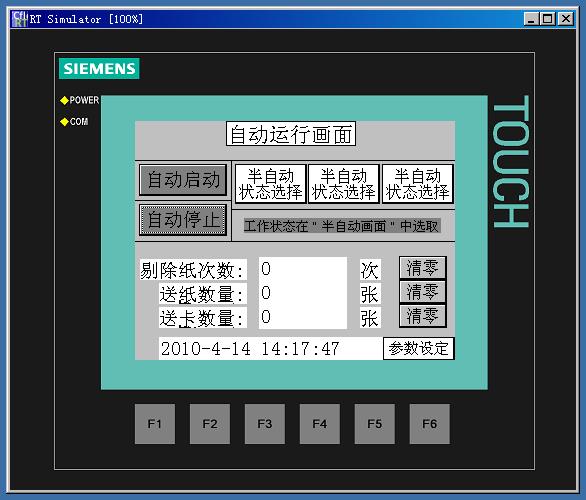

送紙，送卡以及剔紙次數紀錄

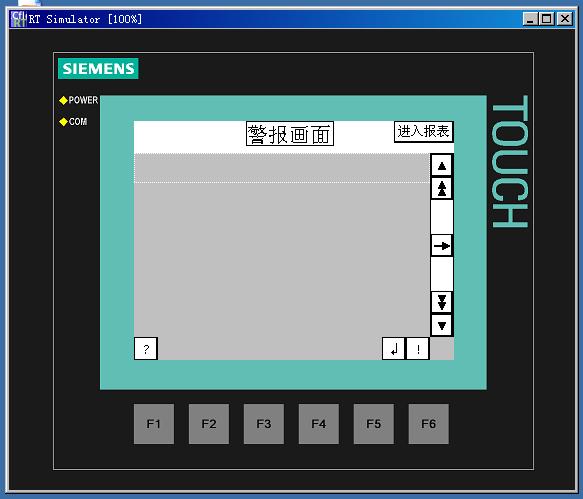

報警畫麵顯示

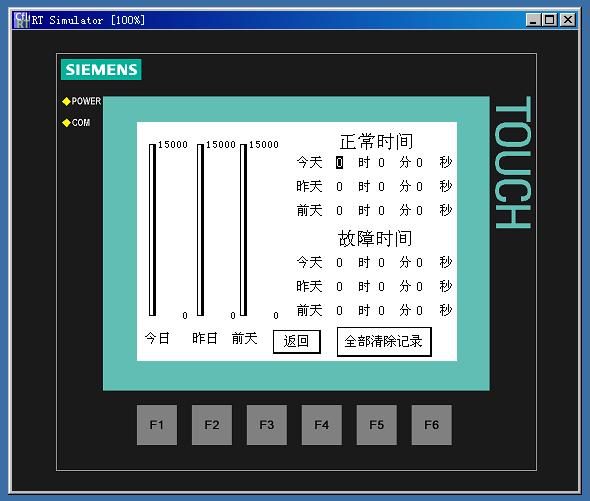

故障幾率柱形圖

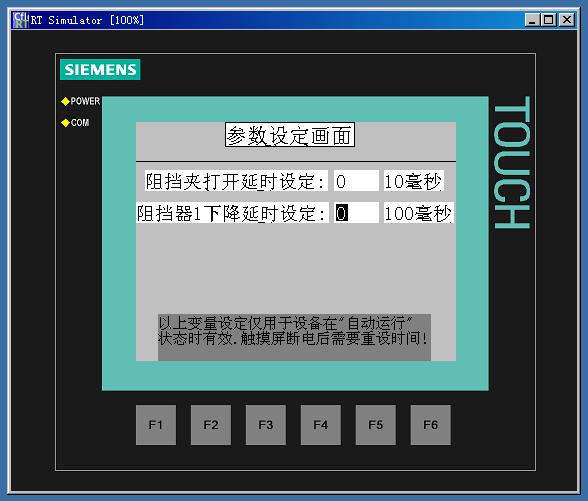

參數的設定



四、程序控製部分

手動運行部分

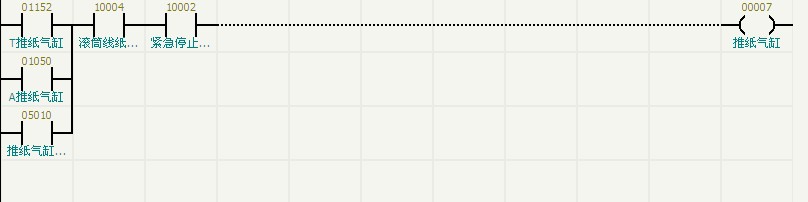

送紙，分紙及推紙的運行

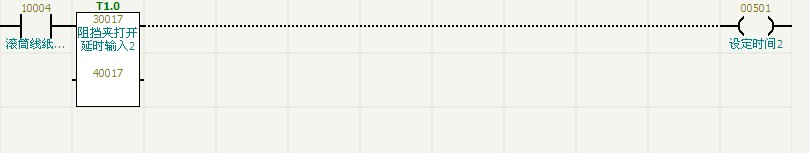

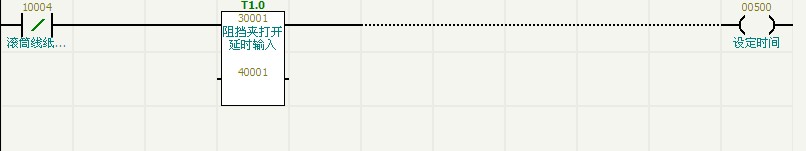

自動控製部分

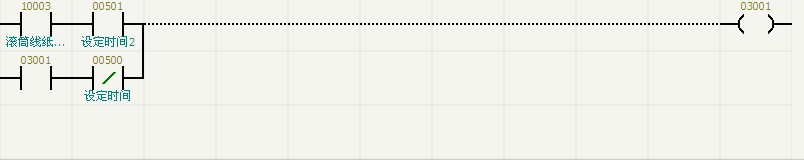

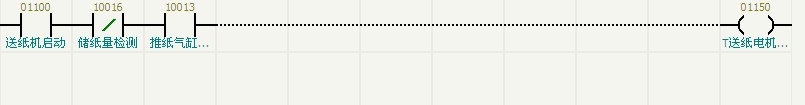

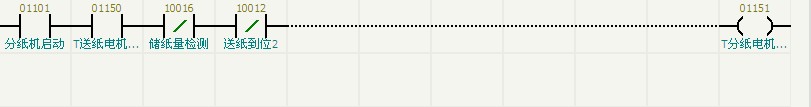

送紙及推紙的運行

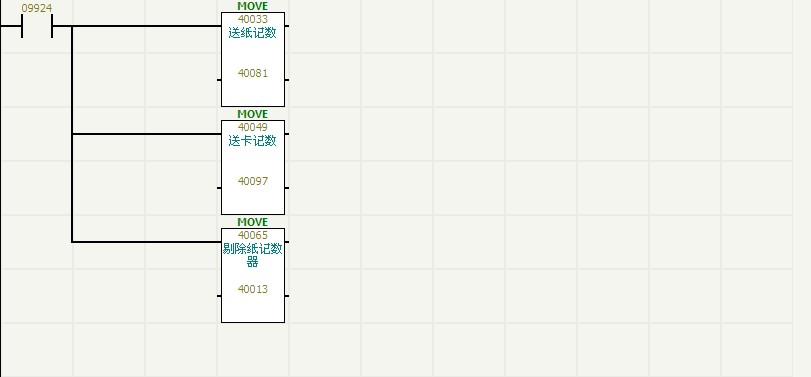

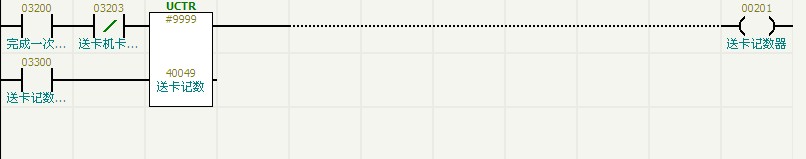

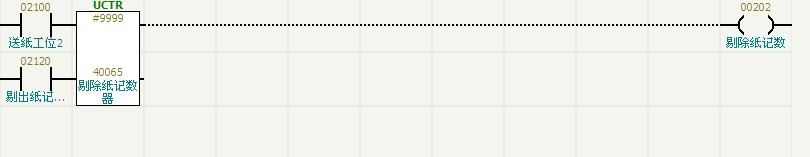

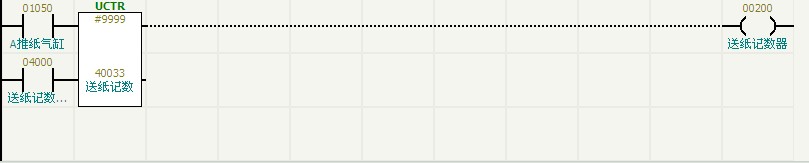

送紙，送卡，及卡紙時剔紙計數

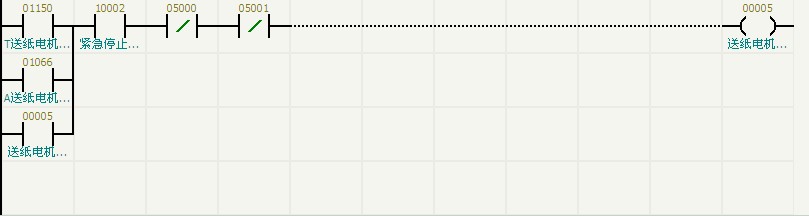

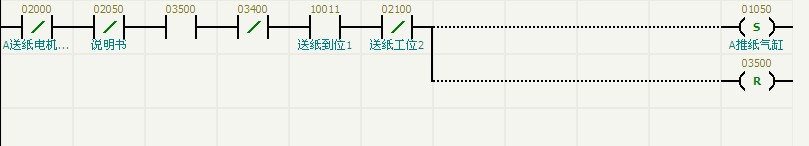

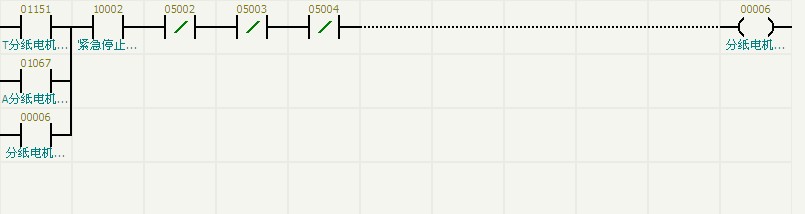

送紙，分紙，推紙輸出部分運行

五、總結

MIN係列PLC,其 PLC的優異性能和穩定性，在頻繁運動控製中良好的性能，提供了更好的性價比
，為用戶大大地節約了成本。
