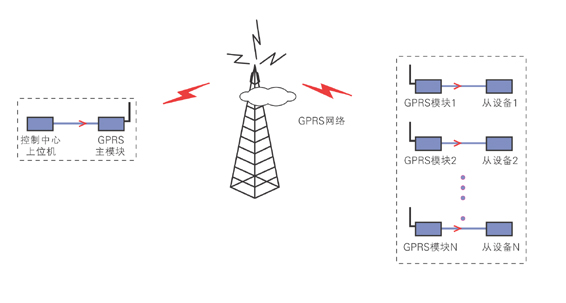

用GPRS模塊組成點對多點的監控係統的係統連接圖如下:
 使用G200型GPRS模塊時隻要進行兩個步驟就可組成點對多點的係統。 第一步是使用專用的軟件對模塊參數進行設置。如接口速率、站點地址等。 第二步是按下圖,將模塊與設備進行連接。
 G200型GPRS模塊具有如下特點: 1、 用戶不必關心模塊的射頻電路部分(使用的是移動運營商的公網)。及相關硬件連接。 2、 用戶不必關心AT指令集。對應用工程師而言下很大的工夫去消化幾十頁甚至是上百頁的英文的AT指令集使用資料,是一件 要花很多時間費很大精力的事情。所有與AT響應有關的操作都是由G200模塊在模塊的內部完成。 3、 用戶不必關心TCP/IP協議及互連網絡的相關知識:由於GPRS模塊是基於互連網的通信方式,在使用中就要與INTERNET網絡 打交道,所有與網絡的信息交換都是G200模塊在內部自動完成的。無須用戶參與。 4、 用戶不必用任何網線與INTERNET網相連。 5、 模塊具有格式及透明傳輸兩種傳輸格式。在透明模式下模塊可自動識別目的地址。 6、 與各種組態軟件直接連接無須專有的驅動程序。 7、 支持總線式的被動傳輸數據方式。 使用G200時,用戶隻需要擁有以前所熟悉的串口通信知識就可通過GPRS網絡進行通信。
|
