本安電路中電湧防護器的設置
1、控製室內電湧防護器
在本安回路中的安全區域內（控製室內或現場機櫃內），保護室內控製係統的電湧防護器應安裝在電纜進入控製室內或現場機櫃內，連接安全柵之前。
電湧防護器的安裝應符合本規範的規定。
在安全區，電湧防護器和安全柵可分別安裝在不同機櫃內，也可安裝在同一機櫃內，但不應安裝在同一個導軌上。
機櫃內與安全區關聯和與危險區關聯的電纜（及電線）應分開布線和敷設。
2、本安型現場儀表的電湧防護器
現場本安儀表宜采用專用於裝在現場儀表本體上的電湧防護器，也可以使用內部集成電湧防護器的現場本安儀表。
在危險區，現場儀表的電湧防護器應符合本規範的規定。
本安係統的接地連接
1、隔離式安全柵的接地係統
隔離式安全柵不需要專門的接地連接，一般的儀表接地係統即可滿足要求。
2、齊納式安全柵的接地係統齊納式安全柵的接地導流條應連接到共用接地係統。
shezhidianyongfanghuqidejiedixitongshi，yingfuheqinashianquanzhadejiedilianjieguize。qinashianquanzhadejiedihuiliupaihuojiedidaoguibixuyuzhiliudianyuandefujixianglianjie。
電dian湧yong防fang護hu器qi的de接jie地di係xi統tong與yu齊qi納na式shi安an全quan柵zha的de接jie地di係xi統tong，在zai直zhi流liu電dian路lu上shang的de連lian接jie結jie構gou是shi一yi致zhi的de。設she置zhi齊qi納na式shi安an全quan柵zha的de接jie地di係xi統tong應ying兼jian顧gu電dian湧yong防fang護hu器qi的de接jie地di。

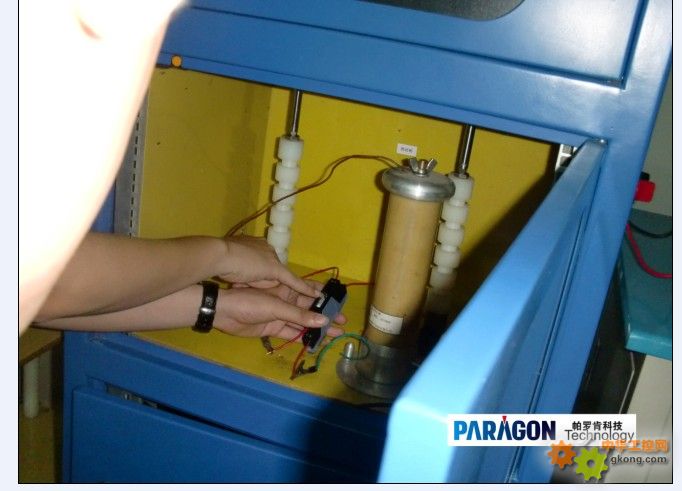

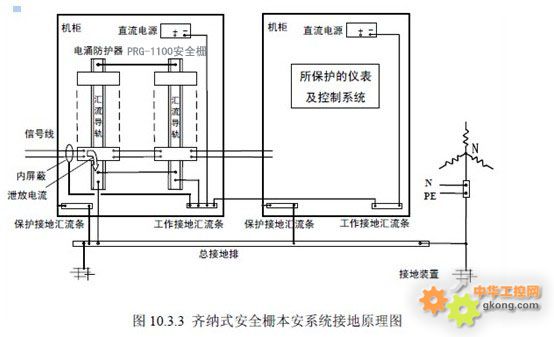

電湧防護器應采用與安全柵並排安裝的方式，見圖10.3.3。
圖中安全柵和電湧防護器通過導軌（導流條）接地。也可以通過其他彙流條接地。
本安接地彙流導軌與電湧防護器的接地彙流導軌相連接，使本安接地與電湧防護器的接地電位相等。
電湧防護器的接地彙流導軌應連接到總接地排。
|
