變頻器在實際應用中，有些時候和PC操(cao)控(kong)主(zhu)站(zhan)的(de)安(an)裝(zhuang)位(wei)置(zhi)不(bu)同(tong)，又(you)需(xu)要(yao)進(jin)行(xing)遠(yuan)程(cheng)調(tiao)試(shi)和(he)控(kong)製(zhi)，而(er)不(bu)方(fang)便(bian)布(bu)線(xian)。賽(sai)遠(yuan)自(zi)動(dong)化(hua)為(wei)這(zhe)種(zhong)情(qing)況(kuang)提(ti)供(gong)了(le)一(yi)種(zhong)穩(wen)定(ding)可(ke)靠(kao)的(de)無(wu)線(xian)通(tong)訊(xun)解(jie)決(jue)方(fang)案(an)。

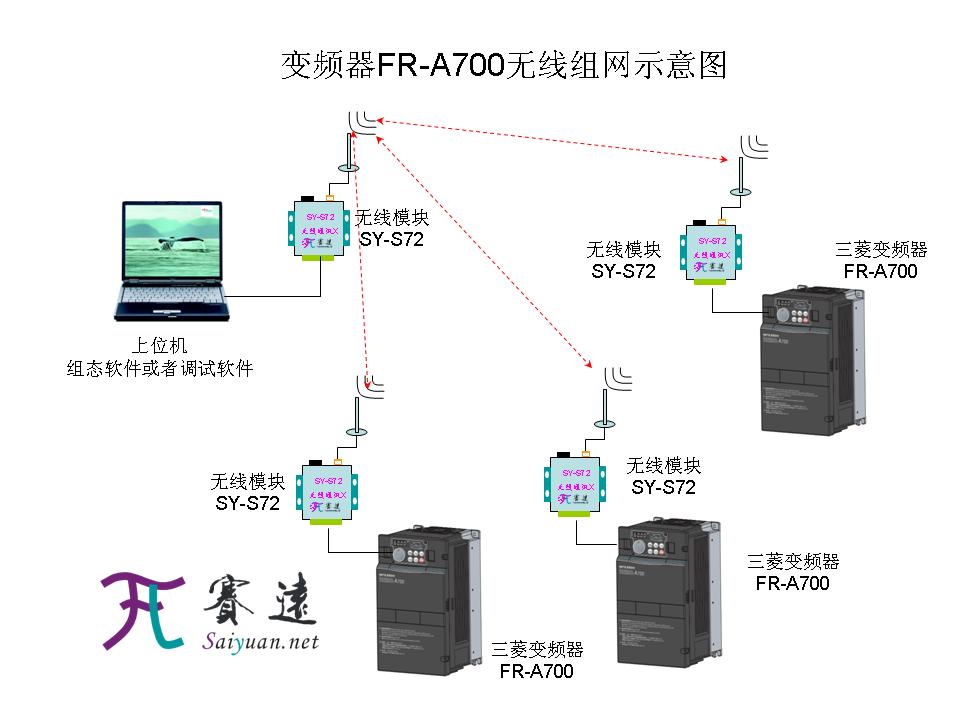

下圖為上位機通過無線方式，對三菱變頻器FR-A700進行無線組網的示意圖。
係統方案說明：上位機PC通過SY-S72使用組態軟件或者三菱變頻器的調試軟件對變頻器進行控製，可對變頻器各個參數進行監控。組網時，變頻器隻需要將485輸入端子與SY-S72連接，變頻器地址需在組網前設置好，波特率統一設置為9600 bps。PC機可通過變頻器已設置好的地址對各個變頻器分別進行監控。

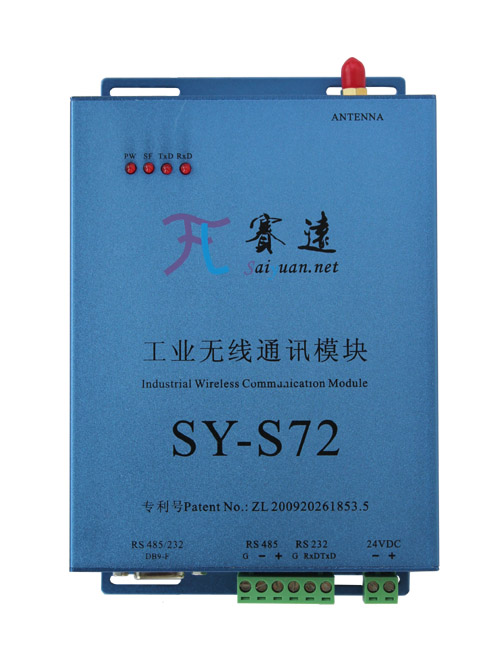

關於賽遠的無線通訊模塊SY-S72：
SY-S72是一款工業等級的無線編程通訊模塊，支持西門子S7-200的無線編程，以及通過WinCC或者易控等組態軟件的無線PPI通訊，並支持S7-300、S7-400係列PLC、施耐德PLC、三菱PLC、以及變頻器、HMI人機界麵等和上位機的無線數據通訊，S7-300或S7-400需要加相應的RS232/485通訊模塊CP340/CP341/CP441等模塊，能適應各種點對點、點對多點的無線數據通信方式，具有通過無線方式完全隔離現場危險信號，收發一體、安裝方便、使用簡單、性價比高、穩定可靠等特點。SY-S72廣泛用於西門子S7-200 PLC的無線編程，各種數據的遠程采集、控製係統之中，是傳統有線編程和通訊係統的更新換代產品。
- 載波頻率： 433MHz ISM頻點；
- 多種可選的通訊接口：RS-232、RS-485、USB；
- 8個通訊信道，也可根據客戶要求擴展；
- 傳輸數率：9600、19200bps；
- 數據格式：8N1/8E1/8O1；
- 提供方波傳輸功能，方便非標的編碼客戶使用；
- 收發一體，半雙工工作模式；
- 低功耗，並具有休眠功能；
- 工作溫度：-35℃ ～ +75℃(工業級)；
- 天線阻抗：50Ω（標配為SMA，可定製）；
- 符合EN 300220 and ARIB STD-T67標準。
- 內部采用進口功放模塊，發射功率可調（0.01 ~5W）；
- 數據信號透明傳輸，帶前向糾錯功能，誤碼率極低；
- SMT工藝、金屬外殼、安裝方便；
- 大功率時，內置散熱片。
|
