shiyongzaixianweixiuceshiyijiancedianlubanyiyouliangnianduodeshijianle，weixiuzhongyongtadequejiancechubushaodeqijianguzhang，xiuhaoduoshaokuaidianlubanyeshijibuqingle。buguozongjiaodezheshilisuodangrandeshi，hualehaojiwanmailaideyiqi，ruguowuyongyoushuihuimaitane。buguojitianqianzaiweixiuceshizhongdeyijianxiaoshiqingqueshiwoganshoupofeng。
上個月測試儀（北京天惠生產的HN2000DX/B）的生產廠家要升級測試軟件，給了一個新的安裝程序，並告知有幾個測試功能都做了些改進，增加了一些新功能。安裝後發現數字功能、網絡提取測試的界麵的確有不小的變化，ASA （VI）曲線動態查看測試中增加了顯示電容、電感、電阻數值的測試功能。由於當時很忙，沒有過多研究它。

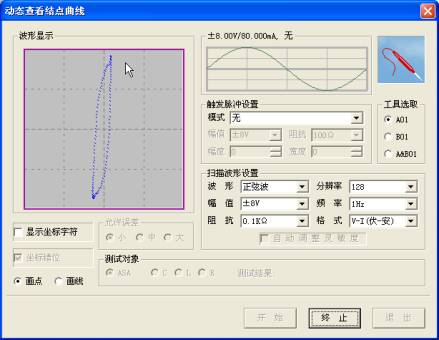

前(qian)幾(ji)天(tian)一(yi)位(wei)朋(peng)友(you)拿(na)來(lai)一(yi)塊(kuai)醫(yi)療(liao)設(she)備(bei)上(shang)的(de)電(dian)腦(nao)主(zhu)機(ji)板(ban)，讓(rang)幫(bang)忙(mang)給(gei)修(xiu)修(xiu)，故(gu)障(zhang)是(shi)鍵(jian)盤(pan)與(yu)鼠(shu)標(biao)在(zai)使(shi)用(yong)中(zhong)時(shi)有(you)時(shi)無(wu)，而(er)且(qie)越(yue)來(lai)越(yue)嚴(yan)重(zhong)。朋(peng)友(you)把(ba)鍵(jian)盤(pan)與(yu)鼠(shu)標(biao)都(dou)更(geng)換(huan)過(guo)故(gu)障(zhang)還(hai)是(shi)一(yi)樣(yang)，看(kan)來(lai)應(ying)該(gai)是(shi)主(zhu)機(ji)板(ban)鍵(jian)盤(pan)與(yu)鼠(shu)標(biao)的(de)接(jie)口(kou)部(bu)分(fen)有(you)問(wen)題(ti)了(le)。先(xian)對(dui)接(jie)口(kou)周(zhou)圍(wei)的(de)電(dian)路(lu)仔(zai)細(xi)查(zha)看(kan)，沒(mei)發(fa)現(xian)有(you)接(jie)觸(chu)不(bu)良(liang)的(de)地(di)方(fang)。用(yong)測(ce)試(shi)儀(yi)的(de)ASA動態查看功能，在線測試接口周圍的相關器件，觀察各點VI曲線，當測試到供電電路上的濾波電容時，感覺測出的VI曲線有點不對勁，看它的標稱容量為2700µF/6.3V，憑自己的測試經驗，這麼大的容量用在電腦主板的濾波電路上，VI曲線的兩端是不應該有棱角的。參見圖1-1。
圖1-1
看來這個電容是要值得懷疑了，於是就把這個測試圖抓下來了（圖1-1）。經常測試已養成一個習慣，一旦發現可疑的地方，就先把圖抓下來，供自己分析用，如要用ASA曲線的學習比較功能測試軟件會自己保存曲線圖。

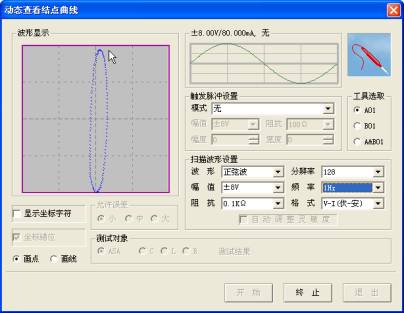

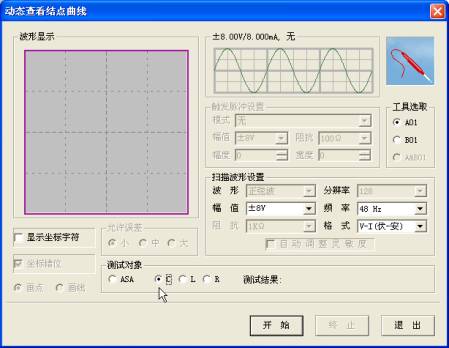

想起廠家的新軟件可測試電容的容量和泄漏電阻，在ASA動態查看功能的界麵上也看到了電容測試選項（見圖1-2）。正好可以試試這個新功能。
圖1-2

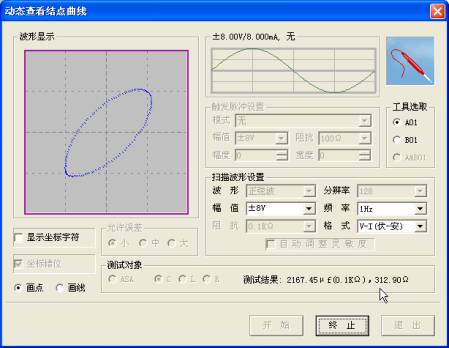

當然測量電容的容量是要離線測試了。從主板取下這隻電容，選擇好測試參數，點開始，很快就顯示出了測試結果（見圖1-3）。
圖1-3

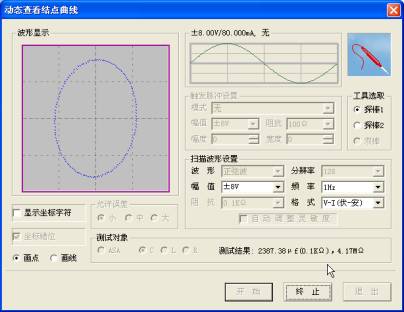

標稱為2700µF的容量還有2100多µF，但是漏電阻隻有300多Ω，再看VI曲(qu)線(xian)是(shi)典(dian)型(xing)的(de)電(dian)容(rong)並(bing)電(dian)阻(zu)的(de)曲(qu)線(xian)特(te)征(zheng)，不(bu)用(yong)說(shuo)是(shi)電(dian)容(rong)漏(lou)電(dian)了(le)，容(rong)量(liang)也(ye)降(jiang)了(le)不(bu)少(shao)。因(yin)是(shi)第(di)一(yi)次(ci)使(shi)用(yong)這(zhe)個(ge)功(gong)能(neng)，心(xin)裏(li)沒(mei)底(di)，要(yao)找(zhao)一(yi)隻(zhi)好(hao)電(dian)容(rong)比(bi)較(jiao)驗(yan)證(zheng)一(yi)下(xia)。因(yin)手(shou)頭(tou)沒(mei)有(you)2700µF電容，隻好用一隻2200µF電容進行比較了，用同樣的參數測試，結果顯示電容容量略大於標稱值，漏電阻大於4МΩ，VI曲線是典型的電容特征（見圖1-4），看來這個功能太有實用價值了。
圖1-4
把這隻2200µF的電容更換在主板上，用ASA動態查功能在線測試這隻電容，看它的VI曲線（見圖1-5），也符合供電電路上濾波電容的曲線特征。
圖1-5
上機試用這塊電腦主機板能夠正常工作了，故障原因不用說也應該知道了，是電容漏電引起鍵盤與鼠標接口部分供電電壓不穩造成的。
zongjiezheciweixiuguocheng，ganjiaozhenbudexiaokanzhexiangdianrongceshigongnengle，feichangshiyong，zhenggejianxiuguochengbudaoershifenzhong。zijiyeyouxieqitaweixiuceshishebei，dancechudianrongloudianzhihaizhenshidiyici。zhetaiceshiyizengjiadegongnengsuixiao，zheciquejiejueledawenti。zaiyiwangdeweixiuzhong，jingchanghuiyudaoyouyudianrongyinqideguzhang，tebieshikaiguandianyuan。ruguoshidianrongwanquansunhuaihaibijiaohaozha，danxiangdianrongloudian、容量下降的故障確實不好對付，走過的彎路太多了。
這款在線維修測試儀的生產廠家不斷的開發進取，經常推出新測試功能，提高市場競爭能力；對於維修人員，生產廠家能提供更多實用的測試功能，可減少維修檢測時間，提高電路板的故障檢出率。當今社會技術、時間、效率就是金錢呀。
|
