空壓機內部結構

    空氣壓縮機恒壓供氣使用變頻器與壓力控製構成閉環控製係統，使壓力波動減少到1.5%，降jiang低di噪zao音yin，減jian少shao振zhen動dong，保bao證zheng設she備bei穩wen定ding運yun行xing。使shi用yong變bian頻pin器qi後hou
，空kong壓ya機ji可ke在zai任ren何he壓ya力li下xia隨sui意yi啟qi動dong
，打da破po了le以yi前qian不bu允yun許xu帶dai壓ya啟qi動dong的de規gui定ding，啟qi動dong電dian流liu較jiao以yi前qian大da大da降jiang低di。使shi用yong變bian頻pin器qi後hou，節jie電dian率lv普pu遍bian達da到dao20% 左(zuo)右(you)，它(ta)較(jiao)風(feng)機(ji)
，水(shui)泵(beng)類(lei)負(fu)載(zai)節(jie)電(dian)率(lv)低(di)。但(dan)電(dian)機(ji)功(gong)率(lv)都(dou)比(bi)較(jiao)大(da)，其(qi)節(jie)電(dian)量(liang)值(zhi)較(jiao)大(da)
，經(jing)濟(ji)效(xiao)益(yi)比(bi)較(jiao)顯(xian)著(zhu)。總(zong)之(zhi)，采(cai)用(yong)恒(heng)壓(ya)供(gong)氣(qi)智(zhi)能(neng)控(kong)製(zhi)係(xi)統(tong)後(hou)，不(bu)但(dan)可(ke)節(jie)約(yue)30～40%的電力費用，延長壓縮機的使用壽命，並可實現"恒壓供氣"的目的，提高生產效率和產品質量。

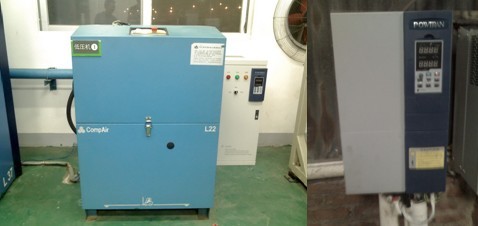

現場用45KW空壓機

   深圳市某電子有限公司成立於2005年7月，總投資4000多萬元港幣，公司以FPC柔性電路板貼片加工為主，現有全新貼片線11條，其中中速線4條，中高速線3條，高速線4條

，並設有SMT手印

、手擺和手機組裝線。依托廣州總部AKM（安捷利電子實業有限公司）和ZTE（中興通訊股份有限公司）的強大財務支持

，公司現已發展為擁有占地麵積3000多平米，在職員工400餘人的高新技術產業龍頭企業，擠身於深圳SMT柔性電路板貼片行業前列。

根據廠方要求，我司產品要達到以下幾點要求：

1.       現場為37KW空壓機，用我司PS7800 037Z3節能櫃。在工頻啟動時
，要保留星三角降壓啟動方式。

2.       需要加裝24VDC變壓器給壓力傳感器供電源
，傳感器輸出4-20MA模擬信號，需將其串聯在電源與變頻器之間。

3.       需要加電流表，以便用戶觀察節電效果。

4.       現場的走線工藝：保證無誤
，美觀。

5.       現場在樓頂
，如下雨
，容易漏水到櫃子裏，保證機器正常工作。

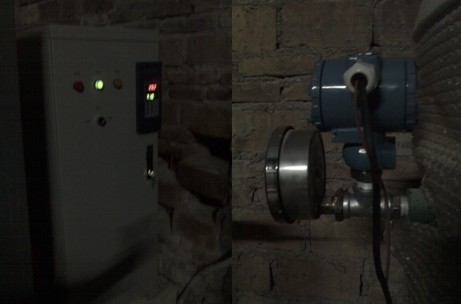

現場的PS7800 037Z3 電機環保節能器

我司從以下幾方麵滿足客戶需求：

1.       要保留星三角降壓啟動。將3相380V電源線直接接到PS櫃的輸入端，將櫃子的輸出接到星三角啟動第一個吸合的交流接觸器前端
，將FWD與COMjiedaoxingsanjiaoqidongzuihouxihedejiaoliujiechuqidechangkaichudian，zegongpinqidongshixingsanjiaojiangyaqidongyouxiao。lingwai，xuyaocongguizideshuruduangeixingsanjiaoqidongdesangejiaoliujiechuqihekongyajicaozuomianbantigonggongzuodianya。

2.       壓力傳感器需要24VDC工作電壓，變壓器為220V變直流24V。從櫃子的變頻指示燈兩端取220V電壓

，通過變壓器給壓力傳感器供電。接法：24V正極接傳感器正極
；傳感器負極接變頻器的VF端子；變頻器的V3端子接24V負極。利用變頻器的PID功能實現現場的應用要求。

3.       加裝普通電流表，串聯在電源與PS櫃之間，三進三出。

4.       現場的走線工藝。從線管裏穿線、走線。

5.       訂作了一個底座
，防止下雨時雨水漏入設備內部。

參數設置如下：

F04=7   PID調節方式控製頻率運行

F05=3   端子控製變頻器運行

F09=35  加速時間為35秒

F10=35  減速時間為35秒

F16=25  下限頻率為25秒

F44=2   在上電時先檢測電機運行速度

F72   P02=1   反饋信號選擇4~20mA電流信號

P04=67   鍵盤給定反饋值為量程的67%

P06=0.300  PID積分時間為0.3秒

P07=400   PID比例增益為70%

P08=0      PID故障檢測時間為0

其他參數為出廠值設置。

此工況變頻器的日常保養和維護、注意事項等：

1.       注意電磁幹擾。

2.       注意環境溫度。

3.       注意灰塵、粉塵的進入。

4.       注意雨天防水漏入
、流入設備內部。

附表：普傳變頻器應用於類似現場：

附照片：

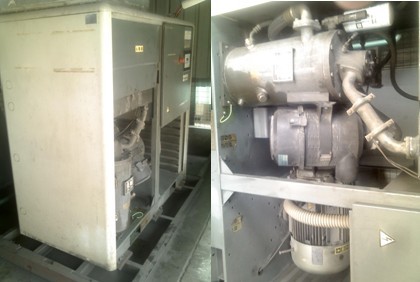

潮州現場

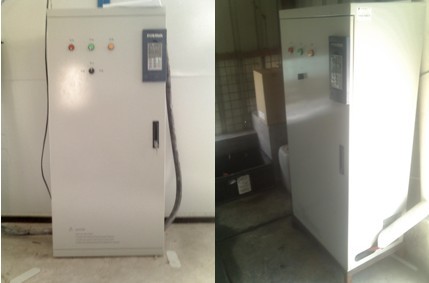

中山化工廠現場                                 中山洗水廠
