SCADA 先鋒

PGC-EX2000通用跨平台SCADA係統

主要特點介紹：
1、具有獨立自主知識產權的國產化SCADA係統
　自行開發，擁有全部源程序，充分保障係統運行安全性和穩定性，抵禦惡意預設的邏輯炸彈.
2、統一的用戶界麵和操作模式
　同一係統可以運行於:
　・大型係統（Unix /Linux 環境）
　・中型係統（Unix/Linux+Windows NT/2000 混合環境）
　・小型係統（Windows NT/2000 環境）
3、良好的兼容性
　可在Intel X86/SUN/HP Alpha/IBM等各種計算機上運行。

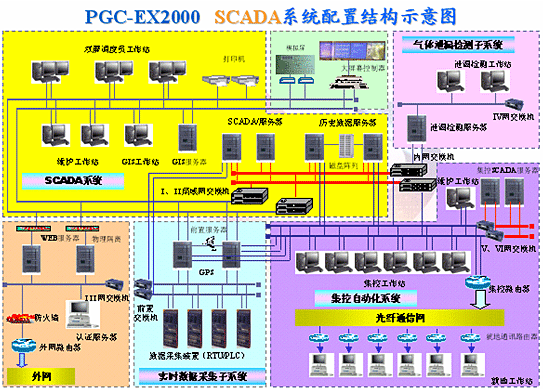

　係統結構靈活:根據不同用戶需求,構造單機係統、雙機係統、多機（客戶/服務器）係統.支持雙以太網配置,支持雙機冗餘無縫切換.
4、功能強大的組件擴展
　支持Windows Active X 控件及PGC-EX2000組件擴展標準，提供強大的圖形和數據處理二次開發工具.
5、支持跨平台QSA腳本語言
　滿足工程項目中多變的圖形、數據庫互動需求.
6、矢量圖型元素
　支持GIS功能，可將各種GIS電子地圖導入進SCADA係統之中，成為PGC-EX2000圖形的組成部分.
7、開放的體係結構
　支持係統集成商和用戶在PGC-EX2000基礎平台上以C/C++開發新的應用，包括圖形應用、數據庫應用、通訊協議應用及其它.
8、內嵌WEB Browser
　支持MIS用戶以IE瀏覽器方式查看SCADA係統相關信息.

與一般自動化係統相比的優勢

・既能夠在WINDOWS下運行，也能夠在安全、穩定、沒有病毒的UNIX環境下運行
・可接入經過認證的物理隔離裝置和硬件防火牆，避免使用人員因玩遊戲等違章操作影響正常係統運行
・真正的雙機切換時數據庫、圖形、報警保持一致，無需用戶幹預
・無需用戶維護的WEB瀏覽器（數據自動維護，IE分辨率自適應）
・IE瀏覽器可顯示SCADA係統授權的畫麵、報警、報表等數據
・可嵌入自定義及第三方的圖形控件，圖形美觀，表現力極其強大

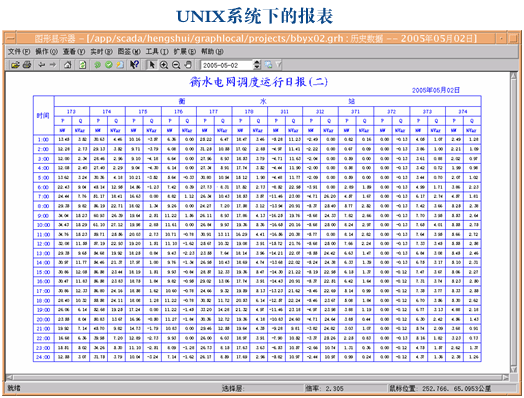

・密度達秒級的曆史數據存儲和報表顯示
・圖形和數據庫關聯的交互腳本控製語言
・可內置圖像監控係統，並和實時數據關聯顯示
・內置地理信息係統（GIS）

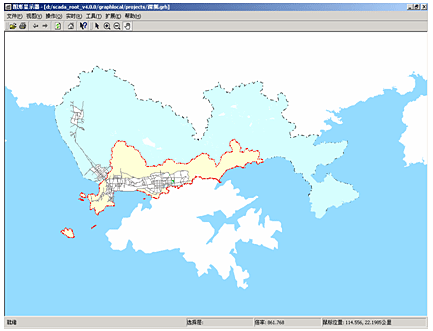

地理信息係統圖

・內置五防和拓樸分析模塊
・可在不影響係統運行的基礎上增加新的功能模塊

PGC-EX2000與其它SCADA係統比較的結論

・PGC-EX2000是目前國內外唯一同時支持UNIX / LINUX / Windows的商品化SCADA係統
・PGC-EX2000係統可以提供從大型係統（UNIX）、中型係統（UNIX/Windows）至小型係統(Windows)的全套解決方案
・PGC-EX2000係統以其擁有自主知識產權的獨特優勢
・PGC-EX2000係統設計風格一致、工程實施方便、維護及時便捷、係統安全性有充分保證
・PGC-EX2000與國內外眾多的RTU/PLC有成功的係統集成經驗，斯凱達公司具有長期SCADA係統工程實施及協議開發經驗

PGC-2100發電廠/變電站綜合自動化係統

・適用於6-500 kV機場、鋁廠、鋼廠、石油化工等的發電廠/變電站保護。係統采用分層分布式結構，按間隔劃分，單元化設計，分布式處理整個係統分主站層和間隔層。
・主站層采用前置機和監控機的緊密耦合、無縫連接技術，同時完成數據采集、通訊處理、轉發和後台監控等功能，監控主機互為熱備用並通過網絡終端服務器與上級調度進行數據通信。
・間隔層分布設置多台微機單元設備，如保護裝置、測控裝置和接地選線裝置等。
・連接到共享資源的高速以太網實現分布式處理。保護裝置采用美國SEL公司的微機式保護裝置,作為發電機、變壓器、線路、電容器和電動機等的保護。保護裝置與測控裝置分別設置、互相獨立，分別與主站層（監控主機）通訊,在監控主機上統一管理,保證了保護的獨立性和可靠性，也保證了測控功能的完整性。
主要功能：
1. 數據采集與屏幕顯示
2. 事故報警和記錄
3. 故障錄波和測距
4. 諧波分析
5. 遠方保護投退及定值修改
6. 在線自診斷和自恢複
7. 統計分析、報表和畫麵打印
8. 站內通訊網絡
係統特點：
1. 模塊化和分布式設計提高係統的可靠性、靈活性和擴展性
2. 保護和測控裝置均通過IEC 61000-4IV級（最嚴酷等級）電磁兼容測試
3. 支持ASCII, Sel Lmd和Modbus等等強大的通信規約
4. 保護裝置保修10年
