產 品
1、USB/PPI+ 編程電纜
USB/PPI+ 是通過 USB 接口提供串行連接及 RS485 信號轉換和 PPI 協議轉換的編程電纜，在電腦中運行的驅動程序控製下，將電腦的 USB 接口仿真成傳統串口（俗稱 COM 口），從而使用現有的各種編程軟件、通信軟件和監控軟件等。本電纜的工作電源取自 USB 端口和 PLC 的編程口，轉換盒上的發光二極管指示數據的收發狀態。
2、RS485光隔離中繼器
E485GP兼容西門子中繼器6ES7 972-0AA01-0XA0，是針對PROFIBUS總線設計的RS485高速隔離中繼器，可用於所有RS485網絡，對信號進行隔離和放大，當RS485通(tong)信(xin)距(ju)離(li)超(chao)過(guo)對(dui)應(ying)波(bo)特(te)率(lv)所(suo)允(yun)許(xu)的(de)距(ju)離(li)時(shi)，或(huo)網(wang)絡(luo)上(shang)的(de)節(jie)點(dian)數(shu)超(chao)過(guo)允(yun)許(xu)數(shu)量(liang)時(shi)需(xu)使(shi)用(yong)中(zhong)繼(ji)器(qi)對(dui)信(xin)號(hao)進(jin)行(xing)放(fang)大(da)。該(gai)產(chan)品(pin)具(ju)有(you)雙(shuang)向(xiang)延(yan)長(chang)通(tong)信(xin)距(ju)離(li)、信號流向自動切換、波特率自動適應等特點，產品全部選用抗靜電、抗雷擊的工業級器件，能穩定工作於惡劣的工業環境。
3、IC690USB901 編程電纜
IC690USB901 是通過 USB 接口提供串行連接及 RS422 信號轉換和 SNP 協議轉換的編程電纜，在電腦中運行的驅動程序控製下，將電腦的 USB 接口仿真成傳統串口（俗稱 COM 口），從而使用現有的各種編程軟件、通信軟件和監控軟件等應用軟件。本電纜的工作電源取自 USB 端口，不再由 PLC 的編程口供電，轉換盒上的雙色發光二極管指示數據的收發狀態。
4、FSACC01 光隔離保護器
FSACC01是四星電子專為施耐德PLC開發的RS485/RS485光隔離保護器，用於施耐德TSX係列PLC。是為解決通訊中的幹擾和保護接口而設計RS485通訊口光隔離保護器，也適用任何標準的RS485通訊口，具有高速光電隔離、防靜電、抗雷擊和延長通訊距離、增加組網站點數量等功能。使用本產品將大大提高通訊係統特別是RS485網絡係統的抗幹擾能力、可靠性和安全性能，徹底解決困擾廣大用戶的通訊口易損壞和聯網時的幹擾問題。
5、485 RS232/RS485轉換器
485通訊轉換器用於實現RS232到RS485的通訊轉換。本產品體積小巧，不需外接電源,也不靠初始化串口提供電源，外形采用DB9/DB9轉接盒。其中DB9（孔座）一端為RS232口,直接插在9芯DTE標準RS232插座上，DB9（針座）端為RS485接口並帶有接線端子。
6、SC-20 RS232/TTY轉換器
SC-20通訊轉換器用以實現RS232到TTY(20mA電流環)通訊規程之間的轉換.本產品體積小巧,不需外接電源,靠RS232可得到約20mA的輸出電流,並且不需初始化串口.外形采用DB25轉換盒.其中DB25F(孔座)一端為RS232口,直接插在25芯RS232插座上,如您的RS232插座為9芯,則在RS232插座與DB25F之間應配9-25轉換器
應用筆記
1、西門子PLC與變頻器的光隔離聯網方案
紡織機械中經常需要西門子S7-200係列PLC與變頻器組成RS485通訊網絡，傳統的做法是將PLC和變頻器的RS485通信口直接相連組成網絡，實際應用發現對於一些幹擾較惡劣的工業現場，特別是使用西門子MM4XX係列變頻器時，通訊常常產生誤碼、死機甚至燒RS485口的故障，係統的可靠性大大降低。對於架空線路，若遭雷擊則很可能使總線上的所有設備損壞！

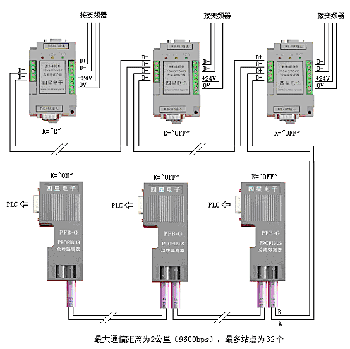

解決以上問題的最簡單有效的辦法是在PLC和變頻器的RS485通訊口加裝帶浪湧保護的RS485光電隔離器以消除地線環路的幹擾和變頻器特有的瞬態過電壓等幹擾，下圖是采用德陽四星電子技術開發中心生產的PFB-G總線隔離器和BH-485G隔離器組成的PLC和變頻器通訊網絡，由圖可見，所有設備的RS485口(kou)均(jun)被(bei)隔(ge)離(li)，整(zheng)個(ge)通(tong)訊(xun)線(xian)路(lu)被(bei)浮(fu)空(kong)，有(you)效(xiao)的(de)抑(yi)製(zhi)了(le)幹(gan)擾(rao)的(de)進(jin)入(ru)，也(ye)徹(che)底(di)解(jie)決(jue)了(le)由(you)於(yu)設(she)備(bei)接(jie)地(di)問(wen)題(ti)而(er)引(yin)起(qi)的(de)串(chuan)擾(rao)，使(shi)係(xi)統(tong)的(de)可(ke)靠(kao)性(xing)得(de)到(dao)很(hen)大(da)提(ti)高(gao)。
PFB-G直接插在PLC的RS485口（DB9F）上，工作電源由PLC通信口的7腳和2腳的24VDC供給無需另接電源，BH-485G為標準導軌安裝結構，安裝在變頻器機櫃中，24VDC工作電源可取自變頻器的24VDC電源輸出端子，安裝非常方便。
該方案已在工程中大量使用，實踐證明效果十分理想。
2、 采用CAN-485G延長三菱F2N聯網距離
三菱FX2N係列PLC自推出以來，以其功能強大和速度快受到了廣大用戶的親睞，在國內得到了廣泛的應用。但在使用FX2N-485-BD組成RS485通訊網絡時，卻存在以下不足：
1、通訊距離短，FX2N-485-BD的通訊距離隻能達到50米；
2、組網的站點數較少，FX2N-485-BD僅支持16個PLC組網；
3、FX2N-485-BD是非隔離的通訊模塊，係統的抗幹擾能力和安全性能較差；

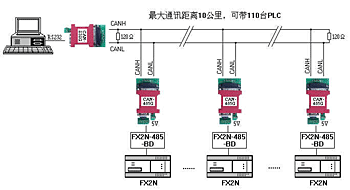

采用德陽四星電子技術開發中心研發的CAN-485G可解決以上問題，該產品並不需改變原有的通訊協議和軟件，可將FX2N-485-BD的通訊距離擴大到10公裏（4800bps時，9600bps時可達5公裏），組網的PLC可增至110台（實際上受PLC內部係統軟件的限製，軟件最多隻能支持16台PLC聯網），由於該產品采用了光電隔離，大大提高了係統的抗幹擾能力和安全性能。關於CAN總線和RS485的優劣比較，可參閱"基於RS232協議的CAN總線網絡"，下圖為在FX2N-485-BD上使用CAN-485G組成的主從式通訊網絡：
如果你的通訊模板使用的是FX2N-232-BD，隻需將CAN-485G換成CAN-232G即可。CAN-485G或CAN-232G的5V工作電源可取至PLC的編程口或從FX2N-485-BD上搭接，也可單獨外接穩壓電源。
該係統的方便之處還在於增加CAN-485G後，並不需對原來使用FX2N-485-BD時的軟件作任何改動！
其他行業應用
1、CAN-232G在歐姆龍PLC聯網中的應用
2、CAN-232G在鬆下FP0係列PLC聯網中的應用
3、串口竊電--從三線RS232端口獲得電源
4、串口泵-----一種將RS232通訊距離延長2公裏的產品
5、PC/TTY(RS232/電流環）轉換器電路原理
6、基於RS232協議的CAN總線網絡
7、變頻器RS485通信中的幹擾及解決辦法
