關鍵詞：
可編程控製器，簡稱PLC（Programmable logic Controller），
數據采集，RS-232/485總線，信號隔離，A/D轉換，RS-485串行通信，工業自動化遠程監控
Analog to Digital Converter , RS-485 serial communications, data acquisition, I/O remote monitoring
在 工業生產過程當中，有許多連續變化的量，如溫度、壓力、流量、液位和速度等都是模擬量。為了使可編程控製器處理模擬量，必須實現模擬量（Analog）和數字量（Digital）之間的A/D轉換及D/A轉換。PLC廠家都生產配套的A/D和D/A轉換模塊，使可編程控製器用於模擬量控製。並且在實際工作環境中，PLC係統往往輸出的模擬量電流或電壓信號很弱（mV或mA級），而且普遍帶負載能力低。直接用來監控遠程的執行設備，往往會因為長距離的傳輸造成信號的衰減、失真，有時還會因其它外界信號幹擾而造成信號出錯，影響整個係統的正常運行。這就需要我們要求對熱電阻、熱電偶等溫度信號和電流電壓等信號進行采集,由數字量輸出口通過RS485串行接口使用標準通訊協議將數據傳送給PLC。
產品概述：
WJ21產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。WJ21係列產品可應用在 RS-232/485總線工業自動化控製係統，4-20mA / 0-5V信號測量、監測和控製，0-75mV，0-100mV等小信號的測量以及工業現場信號隔離及長線傳輸等等。
產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255隻 WJ21係列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，其指令集兼容於ADAM模塊，波特率可由代碼設置，能與其他廠家的控製模塊掛在同一RS-485總線上，便於計算機編程。
WJ21xiliechanpinshijiyudanpianjidezhinengjiancehekongzhixitong，suoyoudeyonghushedingdexiaozhunzhi，dizhi，botelv，shujugeshi，xiaoyanhezhuangtaidengpeizhixinxidouchucunzaifeiyishixingcunchuqiEEPROM裏。
WJ21係列產品按工業標準設計、製造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗幹擾能力強，可靠性高。工作溫度範圍- 45℃～+85℃。
뉜ʑ>

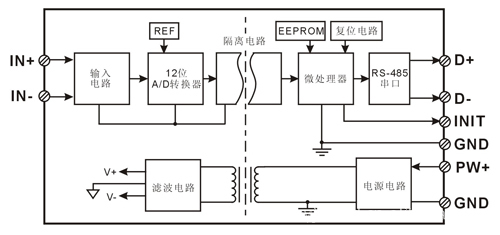

產品原理結構圖：
結束語：
總之，A/D轉換及D/A轉換在PLC控製係統中起著十分重要的作用。隨著PLC應用領域的不斷拓寬,模擬量采集模塊ADC.,DAC會有更大的發展，產品的品種會更豐富、規格更齊全, 會更好地適應各種工業控製場合的需求, 作為自動化控製的重要組成部分，將在工業控製領域發揮越來越大的作用.
參考資料：
深圳市維君瑞科技有限公司 周衛
|
