鏟鬥自動放平與動臂舉升限位係統簡介

1概述：

benzhuangzhikeshiyongduozhongguige
，xinghaoxiliezhuangzaijidechandouzidongfangpingxianwei，dongbitishengxianweidekongzhi，zaiwuxutaiduogaidongzhuangzaijineibukongzhixianludejichushang
，kongzhicaozuogankerangchandouzidongfangping，dongbitishengzhigudinggaodushizidongtingzhitisheng，jijianshaocaozuoyuanweichandoufangping
，dongbitishengsuojinxingdefanfukongzhi
，youjianshaocaozuoganneibudiancifagongzuopinlv，zuidaxiandubaohudiancifayingongzuopinlvguoduodaozhisunhuai
，tongshitigaozhuangzaijigongzuoxiaolv。

2技術參數：

１額定電壓為：12 VDC ， 24VDC

２信號輸出形式：一開
，一閉　開關量信號輸出

３傳感器檢測距離：10mm

４使用環境溫度：-30℃— +75℃

５允許振幅：抗振20g

６傳感器外殼材料：不鏽鋼

７傳感器防護等級：IP67可完全浸泡水中使用

８具有防振，防鏽蝕，防水
，防塵

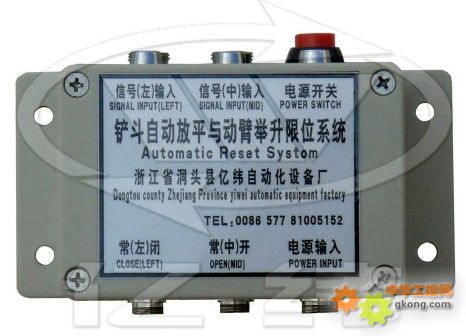

控製器所含配件：

集成控製器：              1台

傳感器：                  2隻

傳感器信號5米延長線：    2條

集成控製器電源線：        1條

集成控製器電源線接頭：    2個

集成控製器信號輸出線：    2條

集成控製器信號輸出線接頭：4個

工作原理：

一. 動臂提升限位:

本裝置由安裝在前車架上的接近開關與先導操縱閥中的電磁線圈組成,主要用於實現動臂在舉升過程中的自動限位.接近開關端部有一紅色指示燈,在動臂提升過程中,紅色指示燈不亮,電磁閥處於通電狀態,操作者可將動臂操縱手柄直接拔至最高位,操縱手柄將在磁場力的作用下自動吸合,此時,操縱者可將手放開(操縱手柄不會彈會中位);當動臂上升至其側麵的感應金屬與接近開關對齊時,紅色指示燈亮,動臂限位開關動作,動臂上升保持電磁鐵斷電.失去吸力,動臂操縱手柄在複位彈簧的作用下自動彈回中位,動臂不再提升.

二. 鏟鬥放平裝置:

本裝置由安裝在轉鬥油缸上的接近開關與先導操縱閥中的電磁線圈組成,主要用於實現鏟鬥在下降過程中的自動放平.此接近開關與動臂限位用接近開關結構相同,鏟鬥在舉升位置卸料完成時,轉鬥缸上的感應金屬與接近開關對齊,紅色指示燈亮,先導電磁線圈處於通電狀態,此時,操作者可將轉鬥缸操縱手柄直接拔到收鬥位置,操縱手柄在磁場力的作用下吸合,操縱者可將手放開,當運動至油缸上的感應金屬與接近開關錯位時,操縱手柄彈回中位,鏟鬥停止轉動,此時下降動臂到地麵,鏟鬥將位於地麵放平位置.當再次將鏟鬥操縱手柄扳至極後位置,由於鏟鬥放平限位開關的限位保持功能,收鬥保持電磁鐵一直處於斷電狀態,鏟鬥保持手柄不會被吸住(鬆手後會自動彈回中位).隻有將鏟鬥操縱手柄前推,鏟鬥前翻(卸料)超過鏟鬥放平位置時,鏟鬥放平限位開關複位,鏟鬥自動放平功能恢複,此時再將操縱手柄扳至極後位置時,鏟鬥操縱手柄會保持在極後位置.
