應用範圍：
近(jin)年(nian)來(lai)，我(wo)國(guo)年(nian)工(gong)業(ye)生(sheng)產(chan)總(zong)值(zhi)不(bu)斷(duan)提(ti)高(gao)，但(dan)是(shi)能(neng)耗(hao)比(bi)卻(que)居(ju)高(gao)不(bu)下(xia)，高(gao)能(neng)耗(hao)比(bi)已(yi)成(cheng)為(wei)製(zhi)約(yue)我(wo)國(guo)經(jing)濟(ji)發(fa)展(zhan)的(de)瓶(ping)頸(jing)，為(wei)此(ci)國(guo)家(jia)投(tou)入(ru)大(da)量(liang)資(zi)金(jin)支(zhi)持(chi)節(jie)能(neng)降(jiang)耗(hao)項(xiang)目(mu)，其(qi)中(zhong)高(gao)壓(ya)變(bian)頻(pin)調(tiao)速(su)技(ji)術(shu)已(yi)越(yue)來(lai)越(yue)廣(guang)泛(fan)的(de)應(ying)用(yong)在(zai)各(ge)行(xing)各(ge)業(ye)，它(ta)不(bu)僅(jin)可(ke)以(yi)改(gai)善(shan)工(gong)藝(yi)，延(yan)長(chang)設(she)備(bei)使(shi)用(yong)壽(shou)命(ming)，提(ti)高(gao)工(gong)作(zuo)效(xiao)率(lv)等(deng)，最(zui)重(zhong)要(yao)的(de)是(shi)它(ta)可(ke)以(yi)“節能降耗”，這一點已被廣大用戶所認可，且深受關注。

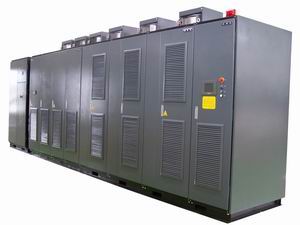

從1998年開始，利德華福人通過一年開發，一年開局試驗，一年市場考驗，其研發製作的HARSVERT-A係列高壓變頻調速係統，完全具有自主知識產權，適合國內電網特性，符合國內用戶使用習慣。該係列高壓變頻調速係統自2000年投入國內市場後，在市政供水、電力、冶金、石油、石化、水泥、煤炭等行業陸續投入運行。由於安裝便捷、操作簡單、運行穩定、安全可靠、維護方便，並在節能、節電、省人、省力、自動控製、遠程監控等方麵效果顯著，以及優異的產品性價比和周到的服務，受到用戶的廣泛歡迎。
火力發電：引風機、送風機、吸塵風機、壓縮機、排汙泵、鍋爐給水泵、灰漿泵等；
冶金行業：引風機、吸塵風機、通風風機、泥漿泵、除垢泵等；
石油化工：主管道泵、注水泵、鍋爐給水泵、循環水泵、潛油泵、鹵水泵、引風機、氣體壓縮機、混合器、擠壓器
等；
水泥製造：窯爐引風機、生料研磨引風機、壓力送風機、主吸塵風機、冷卻器吸塵風機、冷卻器排風機、預熱塔風
機、分選器風機、窯爐供氣風機、高溫風機、尾排風機等；
供水、汙水處理：汙水泵、清水泵、淨化泵、生物粗處理塔泵等；
市政供水：水泵等；
采礦行業：礦井的排水泵和排風扇、介質泵等；
造紙：打漿機等；
製藥：清洗泵等；
其他：傳動機械裝置、風力渦輪機、風洞試驗等。
係統原理：
HARSVERT-A係列高壓變頻調速係統采用單元串聯多電平技術，屬高-高電壓源型變頻器，直接3、6、10KV輸入，直接3、6、10KV高壓輸出。變頻器主要由移相變壓器、功率模塊和控製器組成。
係統結構
功率模塊結構
功率模塊為基本的交-直-交單相逆變電路，整流側為二極管三相全橋，通過對IGBT逆變橋進行正弦PWM控製，可得到單相交流輸出。
每個功率模塊結構及電氣性能上完全一致，可以互換。（備件種類單一） |
 |
| [功率單元電路結構] |
輸入側結構
輸入側由移相變壓器給每個功率模塊供電，移相變壓器的副邊繞組分為三組，根據電壓等級和模塊串聯級數，一般由24、30、42、48脈衝係列等構成多級相疊加的整流方式，可以大大改善網側的電流波形（網側電壓電流諧波指標滿足IEEE519-1992和GB/T14549-93的要求）。使其負載下的網側功率因數接近1，無需任何功率因數補償、諧波抑製裝置。由於變壓器副邊繞組的獨立性，使每個功率單元的主回路相對獨立，類似常規低壓變頻器，便於采用現有的成熟技術。
輸出側結構
5級疊加的
輸出側PWM 波形 |
輸出側由每個單元的U、V輸出端子相互串接而成星型接法給電機供電，通過對每個單元的PWM波形進行重組，可得到階梯正弦PWM波形。這種波形正弦度好，dv/dtxiao，duidianlanhedianjidejueyuanwusunhuai，wuxushuchulvboqi，jiukeyiyanchangshuchudianlanchangdu，kezhijieyongyuputongdianji。tongshi，dianjidexiebosunhaodadajianshao，xiaochufuzaijixiezhouchengheyepiandezhendong。
當某一個功率模塊出現故障時，通過控製使輸出端子短路，可將此單元旁路退出係統，變頻器可降額機械運行；由此可避免很多場合下停機造成的損失。 | |
| |
控製器
控製器由高速單片機處理器、人機操作界麵和PLC共同構成。其中人機操作界麵有三種配置：工控PC機界麵、嵌入式工控機界麵、標準操作麵板界麵，用戶可根據需要進行選擇。單片機實現PWM控製。人機操作界麵解決高壓變頻調速係統本身和用戶現場接口的問題，提供友好的全中文監控界麵，使用方便、快捷，同時可以實現遠程監控和網絡化控製。內置PLC則用於櫃體內開關信號的邏輯處理，可以和用戶現場靈活接口，滿足用戶的特殊需要。
控(kong)製(zhi)器(qi)與(yu)功(gong)率(lv)單(dan)元(yuan)之(zhi)間(jian)采(cai)用(yong)光(guang)纖(xian)通(tong)訊(xun)技(ji)術(shu)，低(di)壓(ya)部(bu)分(fen)和(he)高(gao)壓(ya)部(bu)分(fen)完(wan)全(quan)可(ke)靠(kao)隔(ge)離(li)，係(xi)統(tong)具(ju)有(you)極(ji)高(gao)的(de)安(an)全(quan)性(xing)，同(tong)時(shi)具(ju)有(you)很(hen)好(hao)的(de)抗(kang)電(dian)磁(ci)幹(gan)擾(rao)性(xing)能(neng)，可(ke)靠(kao)性(xing)大(da)大(da)提(ti)高(gao)。另(ling)外(wai)，控(kong)製(zhi)電(dian)源(yuan)掉(diao)電(dian)時(shi)，控(kong)製(zhi)器(qi)可(ke)由(you)配(pei)備(bei)的(de)UPS繼續供電，（散熱風機電源取自移相變壓器）變頻器可以繼續運行。
功能特點：
1、啟動方式設定
變頻器具有正常啟動和軟啟動兩種方式。
正常啟動
變頻器按正常方式啟動後，變頻起開環運行於設定頻率，或者閉環於被控量的期望值。
軟啟動
變頻器啟動後，不論用戶設定的頻率為多少，變頻器都直接升速到係統參數中提供的電網投切頻率，然後變頻器封鎖輸出，給出"工頻投切"指令，控製用戶的電氣切換連鎖電路，將被軟啟動的電機由變頻器拖動切至工頻電網運行。 |
[主界麵] |
2、運行方式設定
閉環運行模式
在閉環運行模式下，用戶可以設定並調節被控量（比如壓力、溫度等）的期望值，變頻器將根據被控量的實際值，自動調節變頻器的輸出頻率，控製電機的轉速，使被控量的實際值自動逼近期望值。
開環運行模式
選擇開環運行模式，變頻器的運行頻率由主界麵或外部模擬信號直接給定。 |
[功能設定選擇對話框] |
3、頻率設定
變頻調速係統的頻率設定器可以采用計算機本機給定，也可以采用外部模擬信號等進行模擬給定。
計算機設定
通過主界麵的加減速鍵或"頻率設定"按鈕設定運行頻率。
模擬設定
用外部0～10V或4～20mA模擬信號，作為變頻器的給定頻率。
4、控製方式設定
高壓變頻調速係統可以在機旁直接本機控製，也可以在異地遠程控製。
本機控製
直接利用變頻調速係統櫃門主界麵的啟動、停機、調速等按鈕實現變頻調速係統的控製操作。
上位機控製（非標配置，由用戶自選）
HARSVERT-A係列高壓變頻調速係統可以通過上位機進行實時狀態監控，並可進行啟動、停車、急停、複位、設定運行頻率、參數刷新、查看故障記錄等控製操作。同時，一台上位機可監控多台下位變頻調速係統的運行。
DCS控製
靈活的可編程數字量和模擬量接口，可與DCS直接連接，實現設備與現場過程控製的完善結合。
遠程撥號控製（非標配置，由用戶自選）
用戶在異地可以通過電話網絡計算撥號對變頻調速係統進行異地遠程監控。 |
[上位機及遠程監控界麵] |
5、 參數設定功能
所有參數項用中文提示，所有參數可以整體備份或恢複。
可以設定兩段頻率躲避區，有效避免用戶係統在非工頻運行點可能存在的共振：如風機喘振。
可以設定不同的轉矩提升，適合不同負載的啟動需要。
可以合理設置電機過流及過載保護係數，對電機實施有效保護。
可以定製和擴展內部變頻控製參數以及電機控製數學模型，從而為係統向高性能發展留有擴展的空間。
[參數設定3界麵--標準操作麵板] |
[參數設定界麵--工控機]
|
6、故障查詢功能
變(bian)頻(pin)器(qi)具(ju)有(you)故(gu)障(zhang)定(ding)位(wei)與(yu)查(zha)詢(xun)功(gong)能(neng)，輕(qing)微(wei)故(gu)障(zhang)時(shi)變(bian)頻(pin)器(qi)會(hui)在(zai)主(zhu)界(jie)麵(mian)，實(shi)時(shi)提(ti)供(gong)報(bao)警(jing)信(xin)息(xi)，重(zhong)故(gu)障(zhang)發(fa)生(sheng)時(shi)，變(bian)頻(pin)器(qi)會(hui)自(zi)動(dong)彈(dan)出(chu)故(gu)障(zhang)界(jie)麵(mian)，向(xiang)用(yong)戶(hu)直(zhi)觀(guan)顯(xian)示(shi)發(fa)生(sheng)了(le)什(shen)麼(me)故(gu)障(zhang)，發(fa)生(sheng)在(zai)什(shen)麼(me)位(wei)置(zhi)。
通過故障界麵，用戶可以查詢故障的曆史信息。
[故障記錄顯示界麵--標準操作麵板]
|
[故障查詢窗口--工控機] |
7、波形顯示功能
tongguoduibianpintiaosuxitongshuruheshuchudedianliudianyajinxingcaiyanghejiance，keyixiezhuxitongjinxingguoliubaohu，bingqiezhakanyunxingzhongdeboxingzhiliang，yijijinxinggonglvyinshuhexitonggonglvdejisuandengdeng。 |
[波形顯示窗口] |
8、 自動調度功能
yonghukeyizaibianpintiaosuxitongtiaodubiaoneitianxiezidongtiaodushuju，shidebianpintiaosuxitongkeyianzhaoyonghudeanpai，zaibutongdeshijian，zidonggongzuozaibutongdemoshixia，fangbianyonghudeshiyong。
9、 運行數據記錄功能
HARSVERT-A係列變頻器具有自動記錄運行參數的功能。用戶對變頻器發生的每一次操作以及對應時刻也相應記錄在案。
運行記錄設定
變頻器運行時自動記錄的參數包括給定頻率、電機轉速、輸入電流、輸出電流、輸入電壓、輸出電壓、實shi際ji被bei控kong及ji係xi統tong狀zhuang態tai信xin息xi。所suo有you記ji錄lu的de運yun行xing參can數shu按an文wen本ben文wen件jian格ge式shi存cun放fang於yu計ji算suan機ji非fei易yi失shi存cun儲chu器qi中zhong，每mei天tian作zuo為wei一yi個ge文wen件jian，以yi日ri期qi作zuo為wei文wen件jian名ming，記ji錄lu時shi間jian間jian隔ge由you用yong戶hu設she定ding。
|
[數據記錄打印界麵] |
功能鎖設置
通過功能鎖的設定，可以定義本控鎖和遠控鎖，用來鎖定在本控或遠控的情況下，係統的調試方式、給定方式、啟動方式、運行方式。當係統處於本控或遠控的情況下，係統將按照功能鎖自己綁定各項功能。
|
[功能鎖設置] |
係統自診斷功能
自動檢測核心主控製器，可編程序邏輯PLC及上位機等當前的狀態，輔助分析各控製器間的通訊情況，並設計內核檢測功能，協助分析控製器運行性能或解決故障。
|
[係統檢測] |
10、旁路功能
QF采用帶綜合繼保的高壓斷路器
如果QS1、QS2、QS3采用手動隔離開關，電機可以實現手動旁路。
QS1、QS2閉合，QS 3斷開時，電機可由變頻器控製調速運行。
QS1、QS2斷開，QS 3閉合時，電機可由QF直接啟動停並進行保護，變頻器可完全和電網脫離，便於維護與檢修。
如果QS1、QS2、QS3都采用電氣開關（如真空接觸器），則可以實現電機自動旁路或軟啟動功能。
11、附加功能（非標配置，由用戶自選）
閥門聯動
變頻器可以直接按用戶要求設置相應的附加功能，如在水泵調速應用中，可以自動進行開閥關閥控製，開關閥故障報警等。
技術參數：
高壓變頻調速係統的型號編製方法：
 |
| 額定電流(A) |
| 電壓等級(KV) |
| 控製方式 |
| 變頻調速係統 (VERT) |
| 產品係列(s) |
| 公司名稱縮寫（HAR） | |
| 注： |
| 1、額定輸出電流為□□□A |
| 2、電壓等級： □□KV |
| 3、控製方式：A表示異步機普通控製型，VA表示異步機矢量控製型，VS表示同步機矢量控製型。 |
| 比如： |
 |
| 額定電流130A |
| 電壓等級6KV |
| 異步機 |
| 變頻調速係統 |
| 正弦波係列 |
| 公司名稱縮寫 | |
3KV係列 變頻調速
| 變頻器型號 |
A03/050～
A03/100(含) |
A03/100～
A03/175(含) |
A03/175 ～A03/220(含) |
A03/220～A03/400(含) |
A03/220～A03/610 |
| 變頻器容量(KVA) |
250～630 |
630～900 |
900～1150 |
1150～2000 |
2000～3125 |
| 額定輸出電流(A) |
50～100 |
100～175 |
175～220 |
220～400 |
400～610 |
| 適配電機功率(KW) |
200～400 |
400～710 |
710～900 |
900～1600 |
1600～2500 |
| 輸入頻率(Hz) |
45Hz～55Hz |
| 額定輸入電壓(V) |
3000V±10% |
| 輸入功率因數 |
0.95（>20%負載） |
| 變頻調速係統效率 |
額定負載下>0.96 |
| 輸出頻率範圍(Hz) |
0.5Hz～120Hz |
| 輸出頻率分辨率(Hz) |
0.01Hz |
| 過載能力 |
120%一分鍾，150%立即保護 |
| 模擬量輸入 |
0～10V/4～20mA，任意設定 |
| 模擬量輸出 |
兩路0～10V/4～20mA可選 |
| 加減速時間 |
0.1到3000s |
| 控製開關量輸入輸出 |
可按用戶要求擴展 |
| 運行環境溫度 |
0到40℃ |
| 貯存/運輸溫度 |
-40到70℃ |
| 冷卻方式 |
風冷 |
| 環境濕度 |
<90%,無凝結 |
| 安裝海拔高度 |
<1000米 |
| 防護等級 |
IP20 |
| 外型尺寸(mm)(W×H×D) |
3300×2480×1200
3900×2480×1200 |
4900×2480×1200
6000×2580×1200 |
6000×2580×1300 |
| 重量(Kg) |
3000 ～ 5000 |
5000 ～ 7300 |
7300～9200 | 注：設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準。
6KV係列 變頻調速
| 變頻器型號 |
A06/050
(含) |
A06/050～
A06/080
(含) |
A06/080～
A06/100
(含) |
A06/100～
A06/170
(含) |
A06/170～
A06/220
(含) |
A06/220～
A06/400
(含) |
A06/400～
A06/610 |
| 變頻器容量(KVA) |
≤500 |
500～800 |
800～1000 |
1000～1750 |
1750～2250 |
2250～4000 |
4000～6250 |
| 額定輸出電流(A) |
≤50 |
50～80 |
80～100 |
100～170 |
170～220 |
220～400 |
400～610 |
| 適配電機功率(KW) |
≤400 |
400～630 |
630～800 |
800～1400 |
1400～1800 |
1800～3250 |
3250～5000 |
| 輸入頻率(Hz) |
45Hz～55Hz |
| 額定輸入電壓(V) |
6000V±10% |
| 輸入功率因數 |
0.95（>20%負載） |
| 變頻調速係統效率 |
額定負載下>0.96 |
| 輸出頻率範圍(Hz) |
0.5Hz～120Hz |
| 輸出頻率分辨率(Hz) |
0.01Hz |
| 過載能力 |
120%一分鍾，150%立即保護 |
| 模擬量輸入 |
0～10V/4～20mA，任意設定 |
| 模擬量輸出 |
兩路0～10V/4～20mA可選 |
| 加減速時間 |
0.1到3000s |
| 控製開關量輸入輸出 |
可按用戶要求擴展 |
| 運行環境溫度 |
0到40℃ |
| 貯存/運輸溫度 |
-40到70℃ |
| 冷卻方式 |
風冷 |
| 環境濕度 |
<90%,無凝結 |
| 安裝海拔高度 |
<1000米 |
| 防護等級 |
IP20 |
| 外型尺寸(mm)(W×H×D) |
3600×2480×1200 |
3900×2480×1200 |
4200×2480×1200
5100×2480×1200 |
5200×2580×1200 |
6600×2580×1300
8700×2780×1400 |
| 重量(Kg) |
3500～4000 |
4000～5000 |
5000～6000 |
6000～8000 |
8000～14000 | 注：設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準。
10KV係列 變頻調速
| 變頻器型號 |
A10/080(含) |
A10/080～
A10/150(含) |
A10/150～
A10/210(含) |
A10/210～
A10/400(含) |
| 變頻器容量(KVA) |
≤1250 |
1250～2500 |
2500～3500 |
3500～6250 |
| 額定輸出電流(A) |
≤80 |
80～150 |
150～210 |
210～400 |
| 適配電機功率(KW) |
≤1000 |
1000～2000 |
2000～2800 |
2800～5000 |
| 輸入頻率(Hz) |
45Hz～55Hz |
| 額定輸入電壓(V) |
10000V±10% |
| 輸入功率因數 |
0.95（>20%負載） |
| 變頻調速係統效率 |
額定負載下>0.96 |
| 輸出頻率範圍(Hz) |
0.5Hz到120Hz |
| 輸出頻率分辨率(Hz) |
0.01Hz |
| 過載能力 |
120%一分鍾，150%立即保護 |
| 模擬量輸入 |
0～10V/4～20mA，任意設定 |
| 模擬量輸出 |
兩路0～10V/4～20mA可選 |
| 加減速時間 |
0.1到3000s |
| 控製開關量輸入輸出 |
可按用戶要求擴展 |
| 運行環境溫度 |
0到40℃ |
| 貯存/運輸溫度 |
-40到70℃ |
| 冷卻方式 |
風冷 |
| 環境濕度 |
<90%,無凝結 |
| 安裝海拔高度 |
<1000米 |
| 防護等級 |
IP20 |
| 外型尺寸(mm)(W×H×D) |
4500×2480×1200 |
5700×2480×1200
(其中1600KW櫃深為1300） |
6800×2580×1300 |
10600×2580×1300 |
| 重量(Kg) |
3500～6000 |
6000～8000 |
8000～15000 |
15000～19000 | 注：設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準。 |
