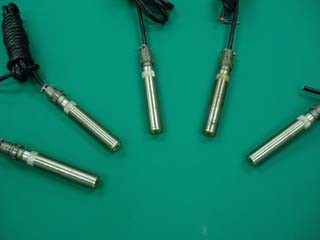

CZ-01磁阻式轉速傳感器
1.簡介
CZ-01磁ci阻zu式shi轉zhuan速su傳chuan感gan器qi采cai用yong電dian磁ci感gan應ying原yuan理li實shi現xian測ce速su，在zai傳chuan感gan器qi前qian端duan繞rao有you線xian圈quan，當dang齒chi輪lun旋xuan轉zhuan時shi，通tong過guo傳chuan感gan器qi線xian圈quan的de磁ci力li線xian發fa生sheng變bian化hua，在zai傳chuan感gan器qi線xian圈quan中zhong產chan生sheng周zhou期qi性xing的de電dian壓ya，通tong過guo對dui該gai電dian壓ya處chu理li計ji數shu，就jiu能neng測ce出chu齒chi輪lun的de轉zhuan速su。該gai傳chuan感gan器qi輸shu出chu信xin號hao強qiang，抗kang幹gan擾rao性xing能neng好hao，不bu需xu要yao供gong電dian，安an裝zhuang使shi用yong方fang便bian，可ke在zai煙yan霧wu、油氣、水氣等惡劣環境中使用。
2.技術參數
● 直流電阻：200±15Ω(25℃)
● 測速範圍：70～99999轉/分
● 輸出電壓：0.8～20V正弦波信號
● 輸出阻抗：>200Ω
● 測速齒輪形式：模數2～4（漸開線齒輪）
● 工作溫度：-10～+120℃
● 抗振動：20g
● 螺紋規格：Φ16傳感器（M16×1）
● 重 量：約120g
● 轉速與輸出電壓關係(傳感器與齒輪間隙為1mm,傳感器輸出電壓為峰峰值，使用的齒輪為60齒，模數2～4漸開線齒輪)
轉速（n/min） 70 100 224 342 477 665 920 1167 1505 2080 2509 3050 3606 4334 4620
輸出電壓(v) 0.8 1 2 3 4 5 6 7 8.5 10 12 13 15 17.5 18.5
3．訂貨指南
訂 貨代 號：CZ-01-B□□
傳感器長度：B□□
0 1：65mm
0 2：117mm
0 3：148mm
如CZ-01-B02 表示117mm長的CZ-01形傳感器。
可根據用戶需要設計製作
