產品介紹：

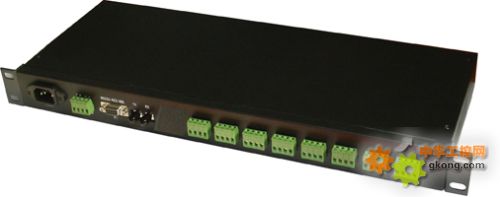

    YZ3518產品是一款工業級光纖至RS422/485交換機
，支持兩路可集聯上下行光纖接口，八路完全隔離的RS422/485接口，一路上行RS232/422/485接口，RS422/485接口采用工業端子結構，為現場RS422/485接線提供安全，穩定和方便，同時該產品采用19”標準機架式機箱，采用交流AC110-260V和DC10-30V兩種可選的外接供電方式
；滿足不同行業用戶的需求。
    YZ3518係列產品內部采用全隔離保護結構，即每路RS422/485接口都采用持續1000V光電隔離，保證每路RS422/485電口在惡劣環境下的穩定性
；同時下行每路RS422/485電(dian)口(kou)都(dou)帶(dai)有(you)故(gu)障(zhang)隔(ge)離(li)，信(xin)號(hao)線(xian)短(duan)路(lu)保(bao)護(hu)，當(dang)下(xia)位(wei)機(ji)設(she)備(bei)接(jie)口(kou)有(you)故(gu)障(zhang)或(huo)信(xin)號(hao)線(xian)短(duan)路(lu)時(shi)會(hui)自(zi)動(dong)排(pai)除(chu)這(zhe)一(yi)路(lu)的(de)通(tong)信(xin)，保(bao)證(zheng)其(qi)它(ta)路(lu)通(tong)信(xin)正(zheng)常(chang)


，保(bao)證(zheng)整(zheng)個(ge)RS422/485網絡的正常通信。

性能指標：
  RS232/422/485接口：
1、 RS232速率：115200bps；
2
、 RS232支持 RXD，TXD，GND 三線工作方式；
3
、 RS422/485速率：115200bps
；
4
、 隔離電壓：瞬間隔離電壓5000V
；持續隔離電壓2000V
；
5、 四/八個RS422/RS485下位機接口具有短路保護
，有效分離RS-485/422總線；

光纖接口：
1、傳輸波長：多模850nm；單模：1310、1550nm;
2
、傳輸距離：多模2KM；單模：10～60KM
3、光纖接口類型：SC、ST
、FC可選；標配：SC接口

指示燈：
RS422/485接口：
ACT：每路耦合電源指示；長亮電源正常，滅表示這一路無電源；
RXD：接收信號指示燈；接收到信號閃爍，沒有接收到信號不亮。
光纖接口：
 ACT：光纖連接指示
，長亮光纖正常，滅表示光纖為連接或光纜有斷路
；
 RXD：接收信號指示燈；接收到信號閃爍，沒有接收到信號不亮。

樹形連接方式：上位機P1或P2端口與下位機P3-P11成獨立通信方式。
星形連接方式：上位機P1或P2端口與下位機P3-P11成交換通信方式。

典型應用：
1、多點多設備遠距離通信；
A、全隔離，解決RS485/422總線結構容易產品電位差而燒壞接口設備問題
；
B
、光纖通信，解決遠距離通信問題，理論上RS422/485，最遠通信距離為1200米，在中間加一個中繼器也隻能讓RS422/485總線的距離再延長1200mi，zhegejuliyoushoudaojiedianhesulvdeyingxiang，youshishidabudaozhegejulixiaoguo，eryuanjulidetongxingengyichanshengdianweichashaohuaijiekou

，guangxiantongxinbudankeyijiejuechangjulitongxinwenti
，erqiebuxuyaojiazhongjiqi
，yebushoujiediandexianzhi，gengbuhuichanshengdianweichashaohuaijiekou，shiduodianduoshebeiyuanjulitongxindezuijiaxuanze。
