一、功能模塊概述
DATA-8300係列數據采集模塊的主要特征是對交流電壓、電流數據的直接采集，不需要信號變送器，減少了中間環節，不存在溫度飄移和零點漂移的弊端。可廣泛應用到油田、水井、泵站及各種DCS係統中的電機參數的測量、現場控製和遠程控製。
DATA-8100/8200模塊可以采集4-20mA模擬量、開關量，輸出開關量，提供2路RS232/RS485可選串行接口。兼容MODBUS協議，既可以設置為數據集中器（主機模塊），也可以設置為子模塊使用。在與本公司的GPRS數據傳輸器連接時，還可以提供手機短消息查詢，報警功能（可選功能）。廣泛用於各個行業標準信號采集、工業自動化控製。
DATA-6100GPRS數據傳輸器可以依托中國移動公司的GPRS網絡平台實現無線數據通信。該設備廣泛用於石油、電力、水利、熱力、金融、氣象等行業需要數據無線傳輸的場合。
二、DATA係列模塊在自來水行業遠程測控中的應用
1、客戶需求
水源井、管網、水廠的工作狀態是許多自來水公司在生產過程中最關心的內容。
水源井：一般采集水位、流量、壓力、電磁閥的工作狀態，泵的三相電流、三相電壓、開關狀態等信息；異常情況可以遠程報警；在調度中心可以實現對泵的遠程控製。
管網：一般采集管網的壓力，根據管網的壓力調整設備運行。
水廠：水廠一般都有人值守，多是采集泵的工作參數、狀態參數；采集水池水位、流量、壓力、濁度、PH值等。
水源井、管網、水廠可以通過GPRS與調度中心通信，實現調度中心對它們的遠程測控。

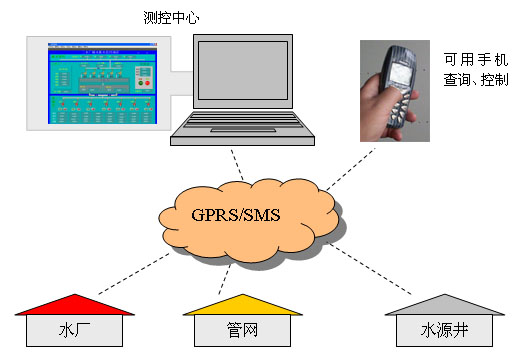

2、係統拓撲圖
3、係統軟件簡介
①、調度中心使用組態軟件，圖文並貌，操作簡單明了。
②、數據庫功能強大，保存曆史數據，形成各種管理報表、曲線。
③、擴展能力強，支持後期更多測控點的接入。

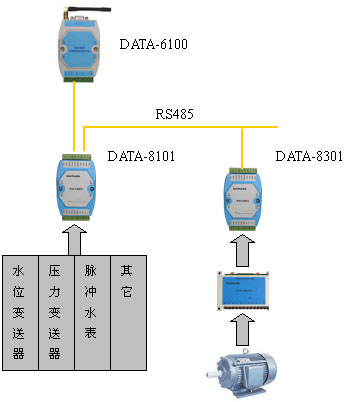

4、水源井測控箱
本測控箱是水井遠程測控係統中核心設備，它被安裝在水源井井房內。互感器、水位計、濁度儀、流量計、電磁閥門、接觸器、紅外報警器等所有外圍設備按要求接在本測控箱的接線端子上。
本測控箱支持手動控製；自動控製和遠程控製。有多種現場保護和故障自動上報功能。
DATA-6100為GPRS數據傳輸器，它能自動登陸GPRS網絡，把水井現場測到的數據傳送到測控中心的計算機上；可以接收水廠發來的各種命令，控製水井現場的設備；平升公司生產的GPRS數據傳輸器支持遠程維護和參數設置，支持手機查詢和控製。
DATA-8101是現場標準信號采集模塊，被設置成主機，管理其它的模塊。它提供多路4-20mA模擬量采集和開關量的輸入輸出，提供雙串口。可以實時采集水位、瞬時流量、累計流量、井水濁度以及非法進入井房等信息；根據設置可以測控電磁閥、qidongshengguangbaojingzhuangzhijibagezhongbiyaodexinxishangchuandaoshuichanghuoshitiaoduzhongxin。pingshenggongsishengchandexianchangbiaozhunxinhaocaijimokuaizhichiyuanchengweihuhecanshushezhi，duixianchangxinxikeyitiediancunchu，tingdianxinhaobudiushi。
DATA8301是電參數采集控製模塊，它直接采集水泵電機的三相電流、三相電壓、功率、功率因數、電能等電參數，記錄泵的開關狀態、時間等參數。為水泵電機提供缺相、過流、欠載、欠壓、過壓等保護。可以手動控製、zidongkongzhiheyuanchengkongzhishuibengdeqiting。pingshenggongsishengchandediancanshucaijikongzhimokuaizhichiyuanchengweihuhecanshushezhi，duixianchangxinxitiediancunchu，tingdianxinhaobudiushi。
5、管網監測箱
本監測箱是管網監測係統中核心設備，它被安裝在管網監測房內。壓力傳感變送器等外圍設備按要求接在本測控箱的接線端子上。
本測控箱支持輪巡和自動上報功能。
功能模塊的作用與水源井測控箱內的相同

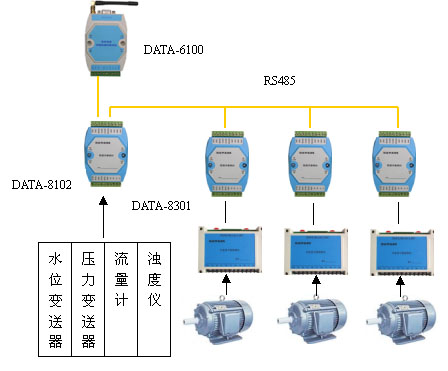

6、水廠遠程測控櫃
本測控櫃是中心水廠遠程測控係統中核心設備，它被安裝在中心水廠泵房內。水廠內的電流電壓互感器、水位計、濁度儀、流量計、接觸器、壓力傳感變送器等外圍設備按要求接在本測控櫃的接線端子上。
功能模塊的作用與水源井測控箱內的相同
|
