控製器特點
本溫濕度控製器相對於其他控製器有以下顯著特點：
A：觸摸屏帶遠程測量、監視、控製。有看門狗功能。
B：控製器跟記錄儀合二為一的控製器(節省購買記錄儀的資金)
C: 個性化的控製器，可以按您的需求更改顯示、增加功能等。
物聯網來了，你準備好了嗎？物聯網簡單的說就是把各式各樣裝置、設備與互聯網結合起來而形成的一個巨大網絡，在國家大力倡導物聯網的今天，儀器設備能連入互聯網實現遠程測量、監視、控製必將為大勢所趨。您的產品能不能脫穎而出，能不能走在同行的前沿，關鍵看您產品的靈魂---控製器，一個好的控製器不但能提高產品的檔次，而且能提升公司的形象。
本溫濕度控製器由觸摸屏、PLC、AD控製模塊組成，連入互聯網無需其他任何中間設備，僅需一條網線直接插入控製器中即可實現遠程測量、監視、控製。
1.本控製器由觸摸屏、PLC、AD控製模塊組成

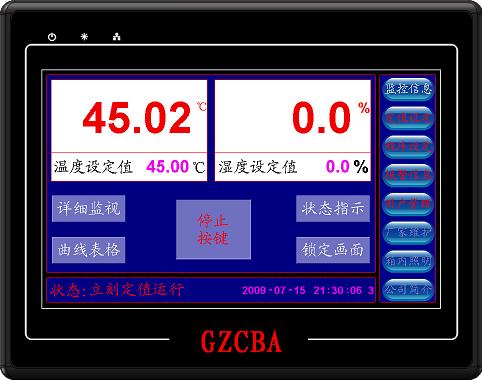

本控製器觸摸屏外觀圖如下(圖7.1）
(圖7.1）

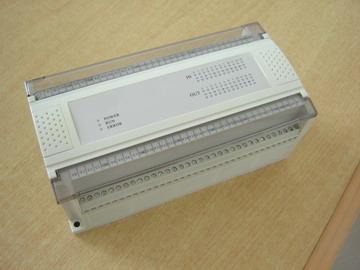

本控製器PLC外觀圖如下(圖7.2）
(圖7.2）

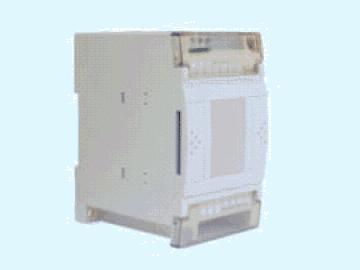

本控製器AD控製模塊外觀圖如下(圖7.3），與PLC等高等寬，顏色外觀感覺都相同，隻是長度不同。可以並排安裝在一起。
(圖7.3）
2. intel網絡控製功能
對於用戶：隻要一條網線把控製器連接到路由器，您就可以在世界的任何能上網的地方監視、控製您的設備，包括控製設備的開、關機，運行狀態，是否故障等。好像現場操作一樣。
對於設備生產廠家：可以查看報警記錄、更改設定參數，實現大部分的遠程維護功能。
注：進入intel網絡控製功能，需要在PC端的軟件上填寫用戶的IP地址和用戶在觸摸屏裏設定的登陸口令，如果沒有此兩項，即使設備生產廠家也無法登陸，保證了設備的安全。
3. USB功能
控製器帶有2個USB口，可插入USB鼠標操作設備、USB打印機（需要定製）、U盤(支持2G)。
通過PC機專用軟件編製試驗程序並保存到優盤，再從優盤將試驗程序調出並存入控製器中；也可將控製器內的程序轉存到優盤，再存入PC機進行分析和管理；還可以把A設備上的程序備份到優盤，把優盤再插入B設備供其使用。
可將存貯在控製器內記錄的試驗曲線數據轉存到優盤上。通過PC機專用軟件直接顯示試驗數據或將記錄數據轉換為可由Microsoft Office讀取的Excel數據文件並打印出來。控製器記錄的試驗曲線數據：2路溫度---設定溫度和實測溫度：2路濕度---設定濕度和實測濕度；記錄時刻的日期、時間。（實際上是實現了無紙記錄儀的功能）
4. 看門狗功能
當未達到設備生產廠家設定的時間，設備正常運行。
dangdadaoshebeishengchanchangjiashedingdeshijianhou，zaicikaijishi，xuyaotigongshengchanchangjiashedingdemimacainengkaiji，zhezhongmimayoufenlinshimima，yongjiuxingmima。linshimimajindangtianyouxiao。cigongnengduiyushebeishengchanchangjialaishuo，keyifangzhikehueyiqiankuan。
例如：當設備被鎖定後，往往會碰這種情況，客戶對生產廠家說：shebeiwojiyong，nixiangeiwomimajiesuo，kuanxiangwozhengzaibanli，cishishengchanchangjiakegeikehuyigelinshimima，rangshebeixianyunxing，daikuanxiangdaodahou，zaigeiyongjiuxingmima。
5. 模塊化結構
本控製器采用觸摸屏+PLC模塊+AD模塊，可靠性提高，安裝方便。
7.0英寸TFT彩色厚度僅42.5mm，可以裝在試驗箱的大門裏，方便設備生產廠家多樣化設計箱體。
觸摸屏尺寸有7.0英寸，10.0英寸，12.0英寸，15.0英寸等多種可供選擇（大型非標產品裝一個大一點的控製器看起來更協調）
PLC的IO點數有8進8出，16進16出，24進24出，三種可供選擇
AD模塊采用16位AD轉化，光耦隔離，內置非線性溫度、阻值表，采用4線PT100,測溫更準確。采用雙CPU結構，控製更及時，輸出為脈衝信號，外麵需要接固態繼電器
6．故障報警及原因.處理提示記錄功能：全中文詳細提示故障產生的原因，及解決的辦法，故障記錄功能能記錄最近50個故障所產生的日期，時間，故障現象。
7．設備生產廠家可以在控製器裏麵輸入電子銘牌，可以記事本。
8．內部含有曲線補償，偏差補償，強製輸出等。
9．內部含有日常保養、注意事項、輸出監視、輸入監視等。
10.預約功能。
11.37個輸出信號：
12.特殊功能可以定製。（例如可以雙溫度控製器、溫度氣壓控製器等）
技術參數
|
|
顯示器 |
7.0英寸TFT彩色觸摸屏（800x480） |
|
色彩 |
65536 color （顯示照片的質量） |
|
背光 |
先進的LED冷光源組。（與傳統的冷陰極熒光燈相比，色域更廣，飽和度更高，發熱量低，壽命更長） |
|
運行方式 |
程序方式、定值方式。 |
|
設定方式 |
中文菜單，觸摸屏方式輸入，也可以USB鼠標操作 |
|
程序容量 |
40個程序，每個程序最大99步，可設9999個循環。
通過U盤可存儲無限多個程序：在控製器插上U盤，可以把控製器上的程序複製到U盤，U盤上的程序可以複製到控製器上，像複製文件一樣容易方便。 |
|
設定範圍 |
溫度-99.99--200.00℃；濕度0.0--100.0%RH |
|
顯示分辨率 |
溫度0.01℃； 濕度0.1%RH |
|
輸入 |
溫度：四線PT100， 濕度：四線PT100,(幹濕球) |
|
AD轉換 |
16位AD7705， |
|
控製方式 |
智能模糊PID (根據差值，差值的變化率自動更改P、I、D的數值。 |
|
曲線、表格記錄功能 |
采樣周期分為10秒、30秒、120秒、600秒。自動存入U盤，可保存設備的設定溫度、實測溫度、設定濕度、實測濕度，及采樣時刻的日期、時間；最大存儲時間超過5年（以365天，24小時不停，采樣周期10秒，插入2G的U盤計算）
記錄方式兩種：曲線（點擊曲線，可顯示該點的具體數據）
表格（電子表格形式) |
|
USB功能 |
控製器帶有2個USB口，可插入USB鼠標操作設備、USB打印機（需要定製）、U盤。
通過PC機專用軟件編製試驗程序並保存到優盤，再從優盤將試驗程序調出並存入控製器中；也可將控製器內的程序轉存到優盤，再存入PC機進行分析和管理，可將存貯在控製器內記錄的試驗曲線數據轉存到優盤上。通過PC機專用軟件直接顯示試驗數據或將記錄數據轉換為可由Microsoft Office讀取的Excel數據文件並打印出來。控製器記錄的試驗曲線數據：2路溫度---設定溫度和實測溫度：2路濕度一設定濕度和實測濕度；記錄時刻的日期、時間。 |
|
輔助功能 |
累時器、時間修正、偏差調整、曲線補償、設備保養、注意事項、輸出監視、輸入監視、強製輸出、記事本、電子銘牌。 |
|
|
幾種控製器對比
|
CBA8000控製器 |
愛斯佩克MPC3000 |
韓國三元TEMI880 |
|
INTEL網絡或局域網控製 |
僅需要一條網線直接插入控製器即可 |
需要另外再配一台服務器，通過服務器才能遠程訪問 |
無 |
|
USB |
支持2G優盤、鼠標、打印機 |
支持128M優盤 |
需要另加模塊 |
|
打印機 |
支持 |
支持 |
不支持 |
|
程序容量 |
觸摸屏40個，通過優盤無限製 |
觸摸屏40個，通過優盤無限製 |
120個 |
|
IO輸入輸出口 |
8進8出，16進16出，24進24出，三種供選擇，PLC形式更可靠 |
24進24出單片機形式 |
8進10出，14進20出兩種供選擇，單片機形式 |
|
AD模塊 |
16位AD轉換精確
專用AD模塊板 |
16位AD轉換精確
專用AD模塊板 |
10位AD轉換，再軟件處理，精確度不高。無AD模塊板 |
|
模擬量輸出 |
無 |
1路 |
2路 |
|
曲線表格記錄 |
數據可下載到U盤，記錄周期4種，曆史記錄中有曲線，表格兩種形式，單擊曲線上的點，可顯示具體數值，記錄數據長達5年，更換U盤，記錄數據長達n年，記錄數據可下載到計算機 |
數據可下載到U盤，記錄周期4種，曆史記錄中隻有曲線，單擊曲線上的點，不可顯示具體數值，記錄數據長達60天，更換U盤，記錄數據長達n年，記錄數據可下載到計算機 |
無U盤，記錄周期2種，曆史記錄中隻有曲線，單擊曲線上的點，不可顯示具體數值，記錄數據隻有96個小時。記錄數據不能下載到計算機 |
|
看門狗功能 |
有：分永久性密碼，臨時密碼（每天一個）。 |
有：分永久性密碼，臨時密碼（每天一個）。 |
無 |
|
觸摸屏 |
7寸、10寸多種，65536色彩，TFT。 |
6.4寸
65536色彩，TFT。 |
5.6寸
256色彩。 |
|
報警提示 |
全中文提示，詳細記錄報警原因。內含五個自定義報警 |
全中文提示，詳細記錄報警原因。內含五個自定義報警 |
簡單英文字母提示，無報警記錄功能。 |
|
控製方式 |
智能模糊PID |
抗積分飽和PID |
多組PID |
|
輸入輸出方式 |
輸入：四線PT100
輸出：固態繼電器 |
輸入：T型熱電偶
輸出：固態繼電器 |
輸入：多種
輸出：多種 |
|
預約功能 |
有 |
有 |
有 |
|
程序操作 |
程序複製（包括複製到U盤，U盤複製到控製器），程序刪除，程序編輯。程序段複製、刪除、插入。 |
程序複製（包括複製到U盤，U盤複製到控製器），程序刪除，程序編輯。程序段複製、刪除、插入。 |
程序複製，程序刪除，程序編輯。程序段複製、刪除。 |
|
輔助功能 |
時間修正、偏差調整、曲線補償、設備保養、注意事項、輸出監視、輸入監視、強製輸出、記事本、電子銘牌。 |
時間修正、偏差調整、曲線補償、設備保養、注意事項、輸出監視、輸入監視、強製輸出、電子銘牌。 |
時間修正、偏差調整、曲線補償、輸出監視。 |
|
端口信號設置 |
共37種信號，例如TUP,ERR,IS1―IS12等，信號滿足的條件可以設置，輸出端口號可以設置。 |
專用，端口固定 |
共37種信號，例如TUP,ERR,IS1―IS8等，信號滿足的條件可以設置，輸出端口號可以設置。 |
|
