應用背景 |
qixiangxinxiwangluochengzaizheqixiangxinxijianceyujingfuwu，weilebaozhangqixiangshujudebujianduancaijiyushishishujuchuanshu，bixutigaoqixiangxinxishujucaijikongzhixitongdexingneng。yinweiqixiangjianceshebeiduihuanjing、功耗、性xing能neng方fang麵mian有you著zhe苛ke刻ke的de要yao求qiu，現xian在zai應ying用yong氣qi象xiang監jian測ce方fang麵mian的de通tong訊xun設she備bei很hen少shao。傳chuan統tong的de氣qi象xiang監jian測ce基ji於yu單dan片pian機ji及ji專zhuan用yong擴kuo展zhan芯xin片pian的de數shu據ju采cai集ji方fang案an，無wu論lun是shi係xi統tong體ti積ji、功耗、數據采集精度、實時性以及係統處理能力等方麵都不能滿足自動化建站的需求。
綜合氣象行業的各種需求，北京恒頤提供基於ARM和CPLD的高精度氣象信息數據采集方案，協助您建立無人職守型氣象信息監測係統。 |
|
恒頤成功案例 |
 自動水文測量站
野外氣象信息自動測量站
環保采集監控係統 |
|
係統架構 |

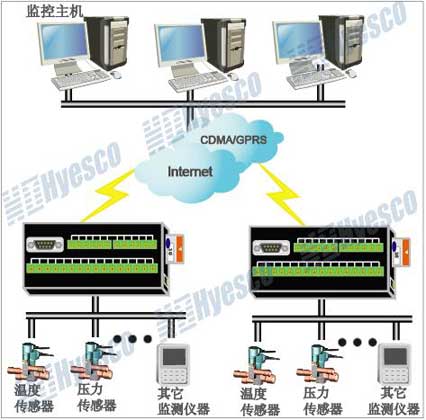

氣象信息監測係統架構如圖1所示。
氣象信息數據采集模塊實現對風速、風向、溫度、濕度、大氣壓力、太陽輻射、雨量、能見度等要素值進行全天候的監測，還可以根據用戶的需求適當的調整或增加測量信息，如氣體的汙染指數、土壤溫濕度等；傳感器數據經過處理後，通過有線或CDMA/GPRS無線網絡實現與氣象監控中心的通訊。 |
 |
|
係統硬件設計 |

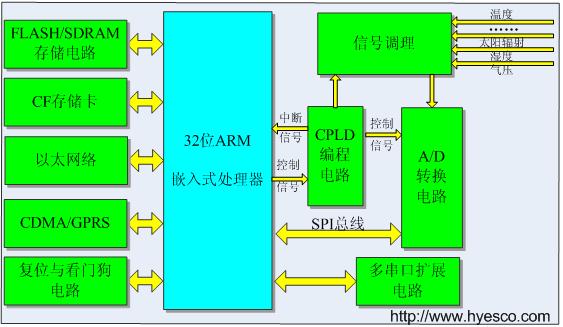

| 恒頤氣象信息數據采集控製係統主要包括以下幾個部分：ARM控製器、存儲電路、CPLD邏輯編程電路、A/D通道選擇電路、電源電路、信號調理電路等。係統硬件結構示意如圖2所示： |
 |
本係統的數據采集電路實現了多路采集信號的選擇和模擬信號的轉換。如圖2所示，CPLD編程電路和模擬開關實現對數據采集通道的選擇，采集的模擬信號經過高性能運算放大器處理後，進入A/D轉換電路，實現模擬信號的A/D轉換及數字量信號的輸出。 |
|
係統軟件設計 |
| 嵌入式操作係統在係統中具有至關重要的作用，該方案依托高性能的Linux操作係統，實現對氣象參數采集終端的控製，實現數據的實時傳輸和處理。 |
|
方案優勢 |
恒頤氣象信息采集係統一種采用高性能ARM處理器實現的氣象信息數據采集控製係統方案。係統外圍擴展了A/D數據采集轉換電路模塊，可以實現高精度、高速率的數據采集；外圍接口資源豐富；運行嵌入式Linux操作係統。與傳統方案相比，模塊化、串行結構，開放接口使得係統很容易根據實際需求擴展、裁剪和移植。其可靠、準確、低成本的設計是一種實用的遠程數據采集方案。
|
