摘要：本文簡單介紹貝加萊技術在浙江甬金高速公路寧波段的隧道交通監控係統中的應用

　　關鍵詞：PCC CNC總線　B&R2005係列

　　1 引言

　　隧道本地控製器係統可收集、處(chu)理(li)和(he)存(cun)各(ge)隧(sui)道(dao)內(nei)外(wai)場(chang)設(she)備(bei)的(de)檢(jian)測(ce)數(shu)據(ju)，監(jian)視(shi)外(wai)場(chang)設(she)備(bei)工(gong)作(zuo)狀(zhuang)態(tai)，上(shang)傳(chuan)給(gei)監(jian)控(kong)分(fen)中(zhong)心(xin)，並(bing)接(jie)收(shou)監(jian)控(kong)分(fen)中(zhong)心(xin)命(ming)令(ling)對(dui)外(wai)場(chang)設(she)備(bei)進(jin)行(xing)控(kong)製(zhi)。另(ling)外(wai)本(ben)地(di)控(kong)製(zhi)器(qi)係(xi)統(tong)還(hai)具(ju)有(you)本(ben)地(di)自(zi)動(dong)控(kong)製(zhi)的(de)功(gong)能(neng)，在(zai)維(wei)修(xiu)、測試、監控分中心設備故障
、通信故障等情況下可由本地控製係統代替監控分中心進行控製。

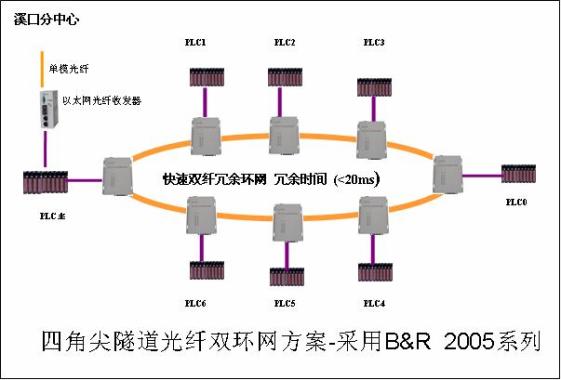

　　為保證隧道運行的可靠性
，隧道內本地控製器之間網絡的邏輯拓撲結構一般為環形結構。采用光纖把每個隧道的所有本地控製器(PLC設備)連接成現場環形控製網絡

，而且光纖物理路由均為雙洞成環。

　　2 係統結構

　　在浙江甬金高速公路寧波段的隧道交通監控係統中，采用了B&R2005係列作為隧道內的本地控製器的核心設備，並配以隧道本地光環網
，加上隧道變電站內的附帶PP35操作麵板的本地控製器，通過以太網與上位機之間傳輸數據，共同構成了一個典型的隧道交通監控係統。

　　3 主要模塊

　　在本地控製器中
，除了采用貝加萊2005係列的CPU模塊、電源模塊作為主控模塊以外，還采用了模擬量輸入接口模塊、數字量輸入/輸出接口模塊作為外圍設備的控製接口，並采用通信模塊以保證本地控製器之間，以及本地控製器和上位機之間的通訊暢通。

　　B&R 2005主要特點

　　●提供了豐富的編程手段

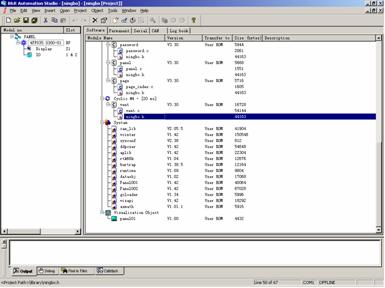

　　在實際的設備軟件調試和運行中，貝加萊提供了非常強大的編程工具和與WINDOWS相(xiang)兼(jian)容(rong)的(de)操(cao)作(zuo)環(huan)境(jing)
，以(yi)及(ji)考(kao)慮(lv)周(zhou)全(quan)的(de)調(tiao)試(shi)接(jie)口(kou)
，用(yong)可(ke)視(shi)化(hua)的(de)界(jie)麵(mian)，配(pei)以(yi)硬(ying)件(jian)設(she)備(bei)
，可(ke)以(yi)讓(rang)程(cheng)序(xu)員(yuan)短(duan)時(shi)間(jian)內(nei)完(wan)成(cheng)繁(fan)複(fu)單(dan)調(tiao)的(de)工(gong)作(zuo)，大(da)大(da)提(ti)高(gao)了(le)工(gong)作(zuo)效(xiao)率(lv)。

　　●圖形化的麵板操作

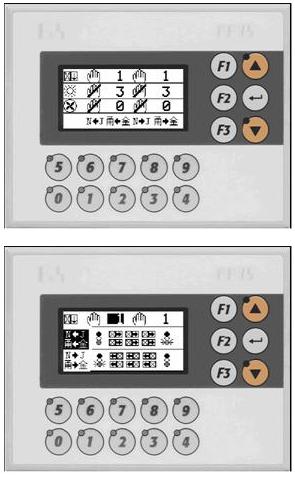

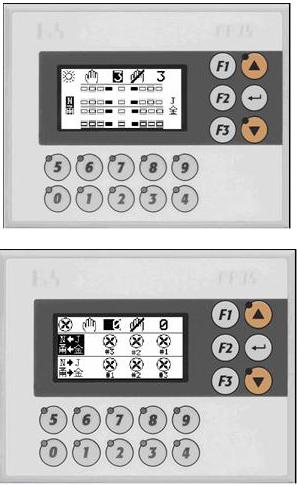

　　通過用戶編程，提供了非常實用的圖形化操作界麵的麵板PP35。方便了維護人員的日常檢查和維護。

　　4 結束語

　　用B&R2005係列PLC構成的隧道監控係統
，接口豐富，能支持模擬量、開關量、串行通信信號的輸入；支持CAN總線和其他現場總線形式
；結構簡單
，可擴展性強。
