摘要 ：視頻編解碼係統一般的實現可以采用DSP,ASIC專用芯片
，FPGA可編程邏輯芯片，基於DSP處理器設計的係統具備易於升級，易於擴展等優點所以在視頻係統設計中被大量采用。TI DAVINCI 6446處理器是TI公司最新的雙核視頻處理芯片
，TI公司提供一種基於CODE ENGINE的API機製封裝了複雜的DSP的編解碼接口，給ARM應ying用yong程cheng序xu提ti供gong一yi種zhong簡jian單dan明ming了le的de係xi統tong調tiao用yong來lai實shi現xian視shi頻pin的de處chu理li，但dan是shi同tong時shi這zhe種zhong機ji製zhi也ye存cun在zai一yi個ge問wen題ti
，就jiu是shi如ru果guo要yao對dui機ji製zhi本ben身shen進jin行xing一yi些xie修xiu改gai或huo者zhe擴kuo展zhan，添tian加jia自zi定ding義yi的de接jie口kou或huo者zhe算suan法fa，需xu要yao開kai發fa者zhe去qu深shen入ru了le解jie複fu雜za的decode engine機製，成都宇鴻科技提出一種跳過code engine機製
，直接使用coff文件加載雙核中的dsp處理器，直接根據共享內存實現arm和DSP的通信。DSP直接運行一些開源的編解碼算法比如XVID，或者T264。該方法具備算法移植簡單，arm和dsp接口自定義，

　　係統框架非常簡單的優點。本文提出的DAVINCI 開發係統開發的時候隻需要CCS開發工具和montvista的linux arm編譯環境
，整個產品開發可以不需要仿真器的參與。

　　實現：

　　1：DSP的手動加載實現

　　在DAVINCIN 6446雙核處理器出來之前的DM642或者不含arm的davinci DM6437芯片都是可以通過PCI 和HPI接口進行DSP程序的加載的
，首先開發者使用CCS工具生成目標coff文件
，通過TI提供的BIN文件轉換工具轉換成二進製的加載文件。加載程序DSPboot讀取該文件，把文件中的每一個程序段根據相應的加載地址加載到DSP的內存空間或者L2RAM，最後把處於RESET狀態的dsp 恢複運行，DSP從入口地址開始運行。

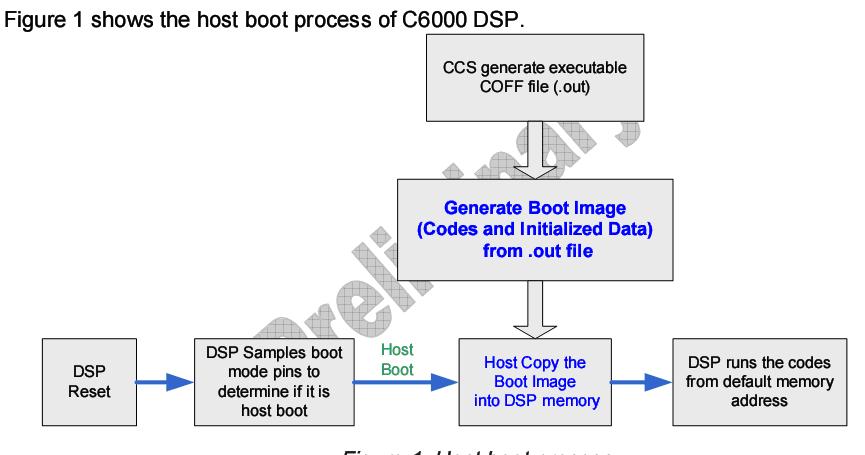

　　Dsp加載的流程如下： 　　

　　2：視頻編碼算法的移植

　　本文以XVID在DAVINCI 6446上的移植為例子
，展示如何用CCS編譯生成在DSP上的可執行代碼。

　　1：首先新建一個CCS工程，並且把所有的XVID的c源碼文件拷貝到工程的文件夾下麵

　　編譯的時候有幾個問題：

　　2：沒有configure文件
，需要用戶手動在portb。h中加入了以下的定義：

　　#define ARCH_IS_GENERIC
　　#define ARCH_IS_32BIT
　　#define ARCH_IS_LITTLE_ENDIAN

　　3：ccs不允許數組初始化的時候用變量，改變一下數組的代碼編寫方式編譯通過。

　　4：很多函數沒有定義，是c標準庫
，目前加的是 rts6400_eh.lib

　　按照上述步驟編譯XVID

　　接下來就是編寫係統的內存分布CMD文件，可以參考ti的example目錄下的CMD文件編寫

，在剛開始的時候可以直接把所有的段都映射到DDR內存裏麵。

　　3：視頻編碼算法的優化

　　有關xvid或者T264等開源軟件的優化，網絡上已經有很多資料
，這裏不多說，主要原則有以下幾點：

　　1：對XVID 的一些針對PC的特性進行裁減
，使之適合嵌入式編碼器。

　　2：對xvid的代碼進行線性彙編優化

，比如核心的DCT IDCT運算
，計算運動向量的SAD計算函數。

　　3：充分利用DSP的EDMA技術，把當前dsp運算需要的數據搬移到運行速度快的L2Ram中，同時在後台用EDMA準備下次DSP運算所需要的數據，這樣時鍾讓dsp核心在CACHE中找到可以使用的內存，大大提供整個係統的並成程度。

　　Xvid不經過任何優化的情況下，一秒種大概隻編譯1/3幀左右，經過良好的優化，在一個DAVINCI 處理器上實現4路cif或者1路D1的實時編碼是完全可行的。

　　4：基於共享內存的arm和dsp交互設計

　　利用前麵CCS生成的dsp二進製代碼，就可以利用dspboot加載工具讓dsp開始運行。接下來就是需要設計arm和dsp如何進行數據交互
，要完成一個圖像的編碼，xvid需要幾個參數：

　　1：YUV原始數據的輸入：
　　2：編碼後的MPEG4數據的輸出。
　　3：編碼的參數控製。

　　整個係統實現主要由以下任務完成：

　　1：采集線程：

　　負責從驅動視頻AD techwell係統或者TI TVP係列，然後送入davinci的bt656接口，最後通過resize 得到所需要編碼的分辨率，本文以CIF 352*288分辨率為例。

　　最後采集線程把resize以後的原始輸入數據寫入一個固定的內存比如 0x83c00000;

　　2:dsp 編碼線程：

　　Dsp運行一個死循環
，每次循環開始先從0x83c00000地址處讀大小為352*28*2大小的數據拷貝到自己的編碼緩衝區，然後執行encode_main 函數完成一次圖像的編碼
，然後把編碼後的數據輸出的固定內存比如0x83e00000;並且同時做上標記DSP已經完成一次編碼。

　　3:ARM 端處理線程：

　　Arm隻負責編碼後的數據的網絡發送或者係統存儲
，arm端判斷去0x83e00000處的內存是否有dsp編碼後的數據
，如果有則通過網絡發送到指定的客戶端電腦去，由電腦實現視頻的解碼和顯示。

　　5：PC端客戶端軟件的實現：

　　Pc端客戶端軟件的實現主要參考XVID的解碼例子，最後把解碼後的數據通過direct draw或者其他方式實現。

　　6：3G的實現

　　利用成都宇鴻科技本身的3G驅動技術，實現在davinci上的USB 的3G上網卡的驅動，同時配合VPN可以實現在外網通過IP訪問內置在視頻服務器上的web對路由器進行設置和狀態查詢，同時可設置基於時間的定時撥號機製，實現7*24小時的無人值守工作環境。
