高性能模擬與混合信號IC領導廠商Silicon Laboratories (芯科實驗室有限公司, Nasdaq: SLAB)今日推出下一代交流電流傳感器係列，可取代傳統的電流變壓器。Silicon Labs新推出的Si85xx交流電流傳感器提供高達5 kVrms的電氣隔離，以確保在安全性上符合各種重要電力傳輸係統的要求，例如AC-DC交換式電源供應器
、隔離型DC-DC電源

、馬達控製應用及照明電子鎮流器等。

   針對當今的電力傳輸係統，Si85xx交(jiao)流(liu)電(dian)流(liu)傳(chuan)感(gan)器(qi)可(ke)提(ti)供(gong)更(geng)可(ke)靠(kao)及(ji)更(geng)具(ju)成(cheng)本(ben)效(xiao)益(yi)的(de)選(xuan)擇(ze)
，與(yu)傳(chuan)統(tong)的(de)變(bian)壓(ya)器(qi)不(bu)同(tong)。傳(chuan)統(tong)的(de)變(bian)壓(ya)器(qi)體(ti)積(ji)龐(pang)大(da)且(qie)笨(ben)重(zhong)，會(hui)導(dao)致(zhi)顯(xian)著(zhu)的(de)電(dian)力(li)損(sun)失(shi)並(bing)造(zao)成(cheng)寄(ji)生(sheng)效(xiao)應(ying)
，使(shi)係(xi)統(tong)設(she)計(ji)更(geng)為(wei)複(fu)雜(za)。高(gao)集(ji)成(cheng)度(du)的(de)ISOpro交流電流傳感器具有極精密的架構
，能將濾波器和重置電路等昂貴分立組件的需求降至最低。目前已開始提供4×4×1mm的小體積QFN封裝
，可輕鬆布局於空間有限的印製電路板上。

   Si85xx傳感器提供5A、10A和20A版本，以完整的輸出範圍提供2.0V的大型輸出信號電平，不需再使用另外的放大器。在全橋應用中，“ping-pong”輸出模式讓一個傳感器便能取代兩個電流變壓器及相關器件，如此能減少50%以上的電路板麵積以及超過0.3美元的BOM成本。

   提供業界最低的寄生損失(Parasitic Loss)，Si85xx電流傳感器能讓設計人員最大化係統效率並滿足極具挑戰性的電力預算，以符合綠色能源標準。此器件的低電阻(<1.3mΩ)和極小的寄生電感(<2nH)能打造出更高效率的電源供應，讓設計更容易和更快速。

   “有別於傳統的變壓器及其周邊外設，Silicon Labs的ISOpro Si85xx隔離型交流電流傳感器提供另一個節省空間和成本的選擇。”Silicon Laboratories副總裁Dave Bresemann表示
，“Si85xx電流傳感器還能大幅改善係統可靠性。采用主流的CMOS工藝技術，Si85xx無(wu)需(xu)像(xiang)傳(chuan)統(tong)的(de)機(ji)械(xie)式(shi)變(bian)壓(ya)器(qi)需(xu)進(jin)行(xing)組(zu)裝(zhuang)時(shi)的(de)手(shou)工(gong)調(tiao)整(zheng)或(huo)校(xiao)準(zhun)，這(zhe)些(xie)程(cheng)序(xu)會(hui)受(shou)到(dao)電(dian)機(ji)方(fang)麵(mian)變(bian)量(liang)的(de)影(ying)響(xiang)，進(jin)而(er)導(dao)致(zhi)穩(wen)定(ding)性(xing)下(xia)降(jiang)並(bing)造(zao)成(cheng)生(sheng)產(chan)上(shang)的(de)問(wen)題(ti)。”

   為簡化設計程序
，Si85xx交流電流傳感器係列由完整的開發工具套件支持，其中包括Si85xx評估板和OPENLPPOL評估板開放回路POL(point-of-load)參考設計。

　　價格和供貨

   Si85xx ISOpro組件在兩種精簡封裝中集成了完整的電流感測功能：

   · 具有5 kVrms隔離額定值的20管腳SOIC封裝，適用建置於全球市場的係統，這些係統的電力供應來自於各種不同的交流輸入電壓範圍。

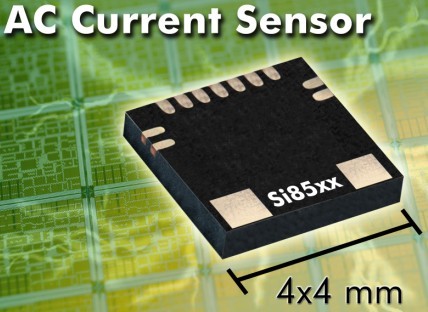

   · 小體積的4×4×1mm QFN封裝適用於空間有限的設計
，其需要約1 kVrms的隔離額定值。此QFN組件體積僅為最小的競爭產品的四分之一，且在厚度上比傳統變壓器少五倍。

   Si85xx交流電流傳感器樣品現已供應。根據隔離額定值、封裝形式
、電流範圍和輸出模式的不同，在一萬顆采購量時，單顆報價為0.56至1.07美元。Si85xx評估板和OPENLPPOL評估板的定價分別為19.95和99.00美元。
