I-8014W是一個高速隔離型的模擬輸入模塊
，它提供了16單點訊號輸入或是8個差動訊號輸入而且高達250KHz/s的釆樣率
、16-bit分辨率和高達2500Vrms的隔離電壓。I-8014W的掃描功能是很驚人的。我們稱之為Magic Scan。Magic Scan提供很多種功能且符合高端用戶使用。

   Magic Scan不(bu)僅(jin)能(neng)夠(gou)使(shi)用(yong)不(bu)同(tong)的(de)釆(釆)樣(yang)率(lv)來(lai)掃(sao)瞄(miao)不(bu)同(tong)的(de)通(tong)道(dao)，還(hai)可(ke)以(yi)針(zhen)對(dui)不(bu)同(tong)的(de)通(tong)道(dao)使(shi)用(yong)不(bu)同(tong)的(de)增(zeng)益(yi)值(zhi)。甚(shen)至(zhi)於(yu)在(zai)多(duo)通(tong)道(dao)掃(sao)瞄(miao)時(shi)，釆(釆)樣(yang)率(lv)也(ye)可(ke)以(yi)維(wei)持(chi)在(zai)250KHz/s。 I-8014W擁有兩種不同的Magic Scan，一種我們稱之為標準型、另一種我們稱之為虛擬Sample and hold型。擁有Sample and hold功能的模擬輸入卡大部份都非常的貴。但ICP DAS可以提供低價位產品供您選擇。 I-8014W 內含有AD使用的FIFO達到4K samples的容量。更在FIFO 上發展一個新的技術。您可以設定FIFO的水位
、當采樣的數據大於設定的FIFO 水位。即刻會產生中斷訊號通知主機。

　　高精準度、高速的采樣率
、高容量的FIFO和全新的Magic Scan技術，全部集於I-8014W。現在是升級您的模擬輸入模塊的好時機了。

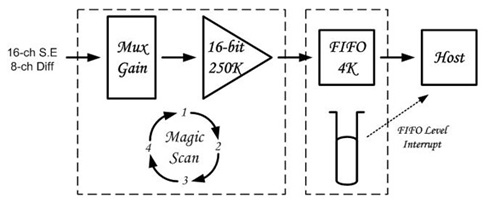

圖一：I-8014W產品示意圖

　　特色：

　　·16-bit 250KHz A/D轉換器

　　·16單點輸入/8差動訊號輸入

　　·4K samples FIFO

　　·外部觸發模式：前端觸發

　　·輸入電壓範圍：+/- 10V，+/- 5V
，+/- 2.5V
，+/- 1.25V，+/- 20mA

　　·程序化增益設定：1,2,4,8

　　·內部或外部觸發功能

　　·Magic Scan型式

　　形式一：標準型

　　每一次采集信號采集一個通道

圖二：標準型

　　形式二：虛擬Sample and hold型

　　每一次采集信號采集所有設定的采集通道

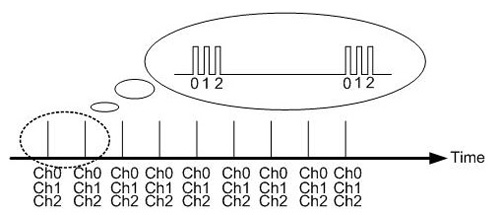

圖三：虛擬Sample and hold型

　　應用領域：

　　·高速信號采集係統

　　·振動分析
