近年來我國城市交通建設緊隨經濟建設發展的步伐一起快速發展，軌道交通建設是其中重要的組成部分。城市軌道交通作為一種安全
、舒適
、快捷
、準時

、環保的大能力客運交通工具已被大家所公認。自動售檢票（AFC）係統作為城市軌道交通綜合自動化係統不可缺少的重要組成部分，是體現和衡量軌道交通信息化水平的重要標誌。自動售檢票（AFC）係統是指實現行業自動收費
、自動收費
、自動結算
、自動分帳的一整套解決方案。
自動檢票閘機作為整個AFC係統的終端設備起著重要的作用。自動檢票閘機可為車站、碼頭、地鐵等客流較大的出入口提供自動檢票
，這是一個快速、簡便、安(an)全(quan)可(ke)靠(kao)的(de)手(shou)段(duan)。自(zi)動(dong)檢(jian)票(piao)機(ji)按(an)功(gong)能(neng)可(ke)分(fen)為(wei)進(jin)口(kou)和(he)出(chu)口(kou)檢(jian)票(piao)機(ji)兩(liang)種(zhong)。根(gen)據(ju)用(yong)戶(hu)要(yao)求(qiu)以(yi)及(ji)使(shi)用(yong)場(chang)合(he)自(zi)動(dong)檢(jian)票(piao)機(ji)的(de)阻(zu)擋(dang)裝(zhuang)置(zhi)可(ke)分(fen)為(wei)啟(qi)門(men)式(shi)和(he)杆(gan)式(shi)。
本案中IEI嵌入式板卡WAFER-C400E2VR即被運用於地鐵軌道交通的自動檢票閘機中，起著控製和通訊作用。

解決方案

在地鐵閘機係統中，需要多串口應用
，例如車票自動吞吐口、非接觸式IC卡
、用於顯示提示信息的顯示頻、阻擋裝置控製器、中心控製器

、報警器等，同時需要網口用於與係統終端進行信息通訊。多功能的應用對係統的運算速度、中斷控製、擴展性等提出了較高的要求 。

本案中客戶著重提出的需求：

1. 足夠的處理能力
2. 低功耗（無風扇）
3. 8個串口（4個RS232
， 4個RS422）
4. 支持WinCE

在整個行業中沒有這種同時滿足上述需求的單獨的嵌入式卡，於是IEI提供了如下的解決方案：WAFER-C400E2VR ＋ 兩個PM-1004 ＋ CE NET4.2 。
WAFER-C400E2VR使用VIA VT8601VIA芯片組
，這是VIA一款成熟產品，同時使用超低功耗intel-C400處理器以及無風扇設計。此方案不僅滿足客戶的需求
，而且具有許多實用
、擴展功能，例如：支持LCD顯示和音頻，用於播放廣告；看門狗功能使係統的可靠性增強；支持CF卡使係統存儲最近的交易記錄

；10/100Mbps網口及intel-82551/RTL8100B網絡控製器使閘機與控製終端進行通訊。

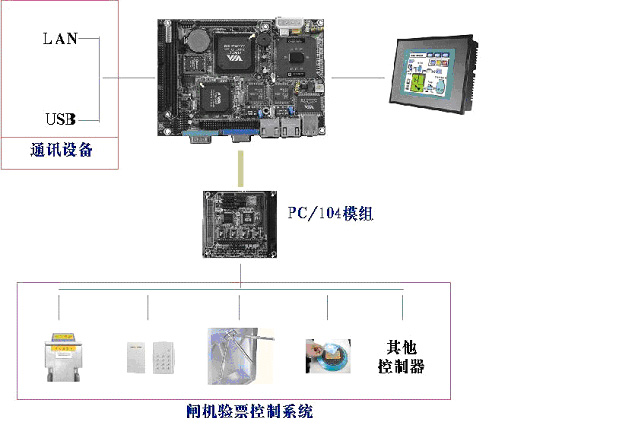

係統框架圖：

整體評價：

suizhezhongguochengshihuajinchengdejinyibufazhan

，guidaojiaotongxingyejiangchengweichengshijianshedezhongyaobufen。benantigongdejiejuefanganzhongwomenzhenghelegezhongruanyingziyuan
，chongfenliyongWAFER-C400E2VR的低功耗、PC104的擴展功能和IEI強大的WinCE客製能力，很好地解決了在自動檢票閘機係統中遇到地問題。
