摘 要：綜合應用台達觸摸屏Screen Editor強大的元件和宏指令功能，實現PC組態軟件才具有的一些高級數據處理功能
關鍵字： 宏指令 指針 曆史數據
1 引言
本文是一篇針對台達觸摸屏功能的高級使用說明，目的是實現存儲到U盤或者內部RAMshangdelishishujudeduqu，bingkeyiduizhexielishishujuzuojiandandezhaxun。benwenbingmeiyouzuohenfuzadezhaxun，yizaiduishiyongzhetigongyizhongsilu，paozhuanyinyu，duishijiyingyongliuyouhendadekongjiangongshiyongzhefahui。
2 基礎知識準備
曆史數據的取出：需要用GETHISTORY指令，句型如下：
V1 = GETHISTORY (V2, V3, V4, V5, V6)
V1-----表示存入資料長度內部存儲器
V2-----內部存儲器,常數 曆史緩衝區編號
V3-----內部存儲器,常數 讀取起始取點位置
V4-----內部存儲器,常數 讀取點數
V5-----內部存儲器,PLC 數據存入位置
V6-----內部存儲器,常數 讀取數據型態（0:資料,1:時間,2:時間跟數據）
指針：間接尋址緩存器區 （R/W）: *$
Word access： *$n (n： 0~65535)
間接尋址是尋址到內部緩存器區。先由$n取出地址，再取此地址內存的值。
*$n =
例如，$n = m；$m = X；則 *$n = X。 (m 不可超出 65535)
3數據查詢的實現
3.1設計思路
本例想要實現這樣的功能，設置內部的一個寄存器$100每隔1分鍾采集一次數據，采集到15筆後停止，把數據及采集的時間存儲到內部的RAM。然後通過GETHISTORY把這15筆數據讀取到$200開始的寄存器區，按照用戶輸入的時間段進行查詢。比如查詢2026-04-29 22:56:36～2026-04-29 22:56:36的數據，將符合條件的查詢結果存儲到$20000開始的寄存器區。
3.2地址分配表
表1曆史數據取出後的存儲地址
時間
序號 年 月 日 時 分 秒 數據
第一筆 $200 $201 $202 $203 $204 $205 $206
第二筆 $207 $208 $209 $210 $211 $212 $213
……
第十五筆 $305 $306 $307 $308 $309 $400 $401
表2查詢時間起始輸入地址
年 月 日 時 分
$50 $51 $52 $53 $54
表3查詢時間停止輸入地址
年 月 日 時 分
$60 $61 $62 $63 $64
表4查詢時間起始指針
年 月 日 時 分 秒 數據
*$70 *$71 *$72 *$73 *$74 *$75 *$76
表5查詢時間停止指針
年 月 日 時 分 秒 數據
*$80 *$81 *$82 *$83 *$84 *$85 *$86
表6控製及標誌地址
曆史數據取出完畢標誌 查詢到符合條件的起始地址 查詢到符合條件的起始地址 查詢到符合條件的數據總長度 常數變量 數據采集地址 查詢/顯示標誌
$185 $181 $182 $183 $60000 $100 $48.0
表7查詢完畢顯示結果數據地址
時間
序號 年 月 日 時 分 秒 數據
第一筆 $20000 $20001 $20002 $20003 $20004 $20005 $20006
第二筆 $20007 $20008 $20009 $20010 $20011 $20012 $20013
……
第十五筆 $20305 $20306 $20307 $20308 $20309 $20400 $20401

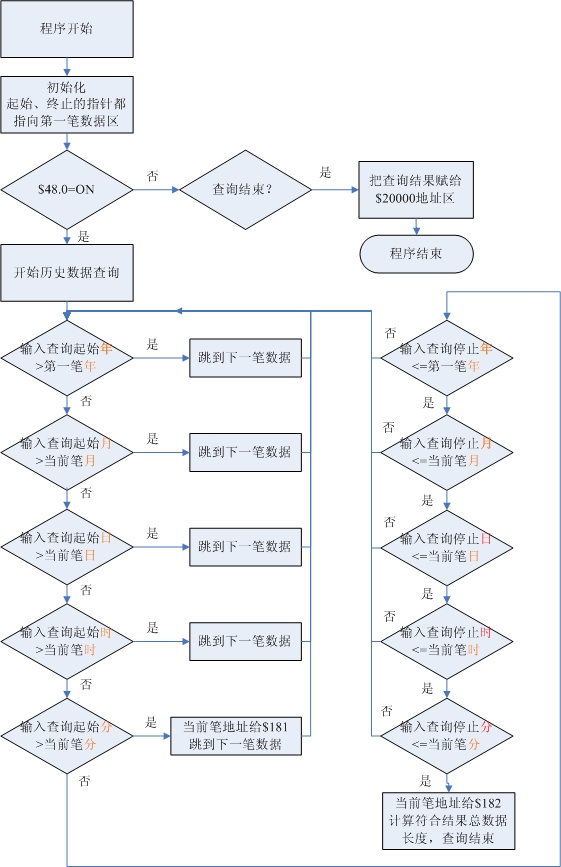

3.3程序流程圖（圖1）
圖1 程序流程圖
3.4程序的實現

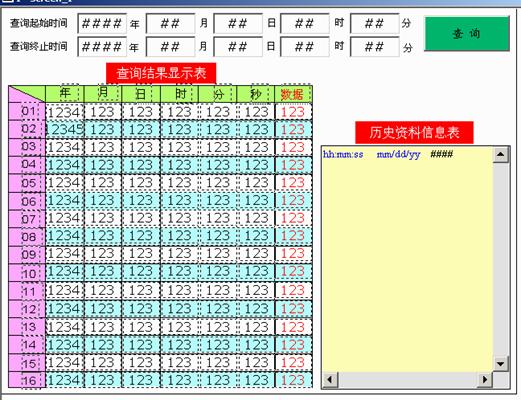

（1）頁麵設置

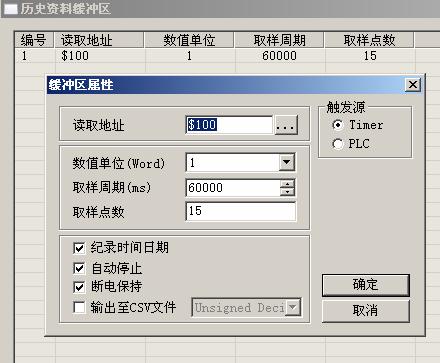

（2）曆史緩衝區設置
（3）曆史數據讀取宏程序

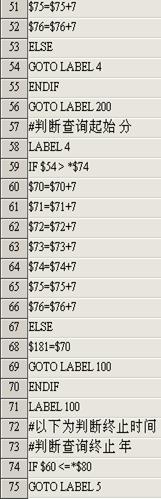

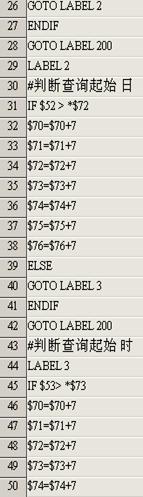

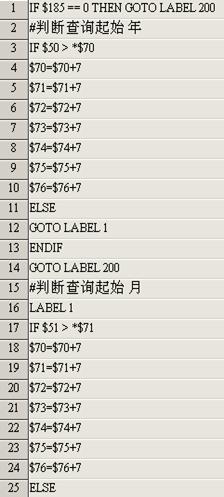

（4）查詢判斷宏程序
（5）將結果賦值顯示宏程序

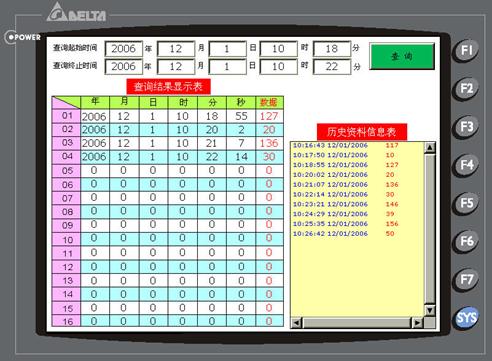

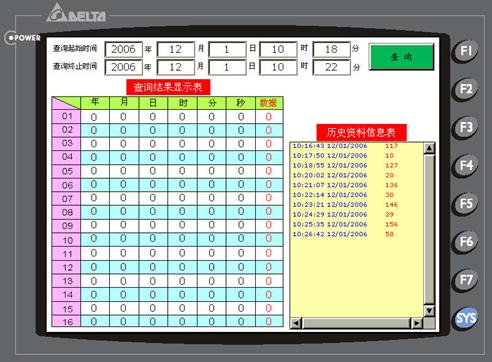

3.5執行結果
顯示【曆史資料信息表】中已經采集到了10筆數據
設置查詢的開始時間是2026-04-29 22:56:36，結束時間是2026-04-29 22:56:36
得到的查詢結果顯示在【查詢結果顯示表】中
4 結束語
本例是台達觸摸屏Screen Editor強大的元件和宏指令功能綜合的體現，可以看到，如果能夠活用軟件，Screen Editor同樣能夠實現PC組態軟件才具有的一些高級功能。 |
