產品名稱：
MicroLogix 1200控製器
型 號：
MicroLogix 1200
價 格：
0.00
品 牌：

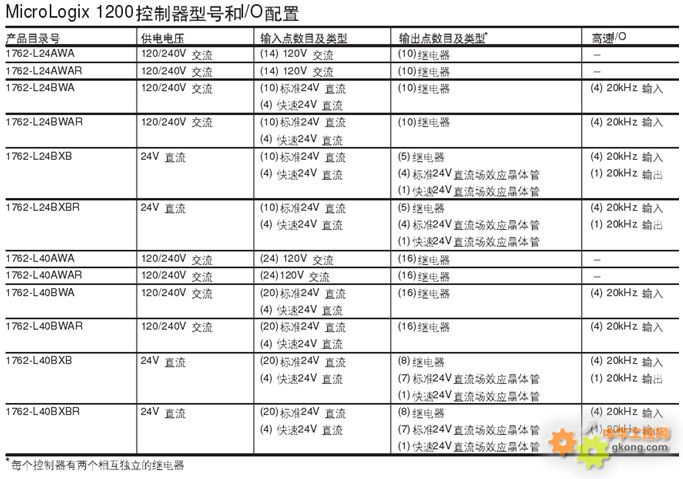

這是一款功能強、體積小、成本低，應用靈活的控製器，提供24點和40點I/O的12種型號，可使用離散量和模擬量的擴展模塊，最多達136點，6K存儲器其中4K用於存儲用戶程序和組態數據2K用於存儲用戶數據。用戶可按需要來選擇相應的數據單元這樣就擴大了1200的應用空間。
MicroLogix 1200 特點
•高性能的擴展I/O模塊,最多支持6個模塊(同時受到電源功率的限製).
•更多高級通訊功能支持對等和SCADA/RTU網絡通過控製器上的通訊端口(通道0)接入DH-485網絡、DeviceNet網絡以及Ethernet/IP網絡.
•一個額外的編程人機界麵端口可以連接DF1全雙工兼容設備例如操作員界麵或編程終端(僅限於Micrologix1200R)
•通訊切換按鈕允許控製器的通道0端口在用戶配置的通訊參數與出廠默認設置之間進行切換更加便於編程和故障處理
•數據文件下載保護功能可防止下載程序時改變關鍵的用戶數據
•提供兩個內置的模擬量微調電位器
•可選實時鍾模塊
•可選存儲模塊
•高分辨率計時器，1毫秒精度
•20kHz高速計數器，提供8種工作模式
•一路高速輸出可配置為20kHz PTO(脈衝序列輸出)或PWM(脈寬調製)輸出
•4路高速鎖存輸入(捕獲脈衝)，4路事件中斷輸入(EII)，一個1毫秒可選擇計時中斷(STI)
•支持32位有符號整型運算，支持浮點數據文件
•內置PID調節功能
•支持ASCII碼讀、寫功能
•提供手指保護功能的接線端子塊符合國際安全標準
•40點控製器支持可拆卸I/O端子允許預接線
|
|
MircoLogix1200 |
|
內存 | |
|
用戶程序 |
4K用戶程序/2K用戶數據 |
|
數據記錄 |
無 |
|
配方功能 |
無 |
|
程序執行時間 |
500條指令/1.5ms |
|
I/O | |
|
集成的數字量 I/O (Max) |
40 |
|
集成的模擬量I/O (Max) |
無 |
|
本地最大擴展I/O模塊 |
6 （1762係列I/O） |
|
最大數字量I/O |
136 |
|
最大模擬量I/O |
24 |
|
網絡擴展I/O |
無 |
|
特殊功能 | |
|
實時時鍾 |
支持 |
|
模擬量輸入濾波 |
支持 |
|
數字量輸入濾波 |
支持 |
|
PID |
支持 |
|
高速計數器 |
1個20K Hz |
|
PWM/PTO 脈衝輸出 |
1個20K Hz |
|
浮點運算 |
支持 |
|
通信接口和協議 | |
|
RS232 |
(1) 8-Pin Mini DIN |
|
RS485 |
無 |
|
DeviceNet點對點通信/Slave |
1761-NET-DNI （串口轉DeviceNet） |
|
DeviceNet Scanner |
無 |
|
Ethernet |
1761-NET-ENI（串口轉以太網） |
|
DF1半雙工 主/從 ，無線調製解調器 |
支持 |
|
DH485 |
1761-NET-AIC（串口轉DH485） |
|
Modbus RTU |
主/從 |
|
ASCII |
支持 |
|
DNP3 |
無 |
