4G TD-lte路由器是一種物聯網無線通信4G路由器，利用公用 LTE/EVDO 網絡為用戶提供無線長距離大數據傳輸功能。該產品采用高性能的工業級32位通信處理器和工業級無線模塊
，以嵌入式實時操作係統為軟件支撐平台，同時提供1個RS232（或RS485/RS422）、4個以太網LAN，1個以太網WAN 以及1個WIFI接口，可同時連接串口設備、以太網設備和WIFI設備
，實現數據透明傳輸和路由功能。

    該產品已廣泛應用於物聯網產業鏈中的M2M行業，如智能電網、智能交通
、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建築、消防、公共安全、環境保護、氣象、數字化醫療
、遙感勘測
、軍事
、空間探索、農業、林業、水務、煤礦、石化等領域。



工業級應用設計
1 采用高性能工業級無線模塊
2 采用高性能工業級32位通信處理器
3 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
4 采用金屬外殼，保護等級IP30。金屬外殼和係統安全隔離，特別適合於工控現場的應用
5 寬電源輸入（DC 5~35V）

穩定可靠
1 WDT看門狗設計，保證係統穩定
2 采用完備的防掉線機製，保證數據終端永遠在線
3 以太網接口內置1.5KV電磁隔離保護
4 RS232/RS485/RS422接口內置15KV ESD保護
5 SIM/UIM卡接口內置15KV ESD保護
6 電源接口內置反相保護和過壓保護
7 天線接口防雷保護（可選）

標準易用
1 提供標準RS232（或RS485/RS422）、以太網和WIFI接口
，可直接連接串口設備、以太網設備和WIFI設備
2 提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備
3 智能型數據終端，上電即可進入數據傳輸狀態
4 提供功能強大的中心管理軟件，方便設備管理（可選）
5 使用方便
，靈活，多種工作模式選擇
6 方便的係統配置和維護接口（包括本地和遠端WEB方式或CLI方式）

功能強大
1 支持多種WAN連接方式，包括靜態IP,DHCP
，L2TP ，PPTP，PPPOE
，3G/EVDO/4G。
2 支持LTE/EVDO和有線WAN雙鏈路智能切換備份功能（可選）
3 支持VPN client（PPTP
，L2TP
，OPENVPN，IPSEC 和 GRE）（注：僅VPN版支持）
4支持VPN sever（PPTP，L2TP，OPENVPN

，IPSEC 和 GRE）（注：僅VPN版支持）
5 支持遠程管理，SYSLOG
、SNMP、TELNET、SSHD
，HTTPS等功能
6 支持本地和遠程在線升級
，導入導出配置文件。
7 支持NTP，內置RTC。
8 支持國內外多種DDNS。
9 支持VLAN，MAC地址克隆，PPPoE服務器。
10 WIFI支持802.11b/g/n,支持WIFI AP、AP Client，中繼器，中繼橋接和WDS等多種工作模式（可選）
11 WIFI支持WEP,WPA，WPA2等多種加密方式，支持RADIUS認證
，MAC地址過濾等功能。
12 支持多種上下線觸發模式，包括短信、電話振鈴
、串口數據
、網絡數據觸發上下線模式
13 支持APN/VPDN
14 支持多路DHCP server及DHCP client，DHCP捆綁MAC地址
，DDNS
，防火牆，NAT
，DMZ主機

，QoS
，流15 量統計,實時顯示數據傳輸速率等功能
16 支持TCP/IP、UDP
、FTP、HTTP等多種網絡協議
17 支持SPI防火牆

，VPN穿越，訪問控製，URL過濾，等功能。
20 定時重啟
，定時上下線功能。

選項參考：

項 目	內   容
標準及頻段	支持IEEE802.11b/g/n標準
理論帶寬	IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達300Mbps
安全加密	支持WEP、WPA 、WPA2等多種加密方式，可選WPS功能
發射功率	21.5dBm（11g） ，26dBm（11b）
接收靈敏度	<-72dBm@54Mpbs

項  目	內   容
CPU	工業級32位通信處理器
FLASH	8MB（可擴展至16MB）
RAM	64MB

項  目	內   容
WAN接口	1個10/100M以太網口（RJ45插座），自適應MDI/MDIX ，內置1.5KV電磁隔離保護
LAN接口	4個10/100M以太網口（RJ45插座），自適應MDI/MDIX ，內置1.5KV電磁隔離保護
串口	1個RS232串口（或RS422/RS485），內置15KV ESD保護 ，串口參數如下： 數據位：5、6 、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗 、SPACE及MARK校驗 串口速率：110~230400bits/s

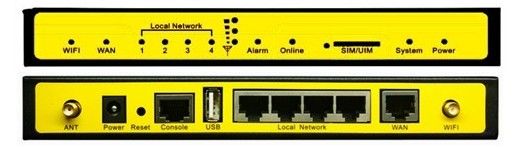

指示燈	具有“Power” 、“System” 、“Online”  、“Alarm”、“Local Network”、“WAN”、“WLAN”、“信號強度指示燈”等指示燈
天線接口	蜂窩：標準SMA陰頭天線接口，特性阻抗50歐 WIFI：標準SMA陽頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口 ，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	標準的3芯火車頭電源插座，內置電源反相保護和過壓保護
Reset複位按鈕	通過此按鈕，可將ROUTER的參數配置恢複為出廠值
USB接口	標準A型USB host接口（預留）

項  目	內   容
標準電源	DC 12V/1.5A
供電範圍	DC 5~35V
通信電流	<450mA (12V)

項  目	內   容
外殼	金屬外殼，保護等級IP30。外殼和係統安全隔離 ，特別適合工控現場應用
外形尺寸	206x135x28 mm (不包括天線和安裝件)
重量	790g

項  目	內   容
工作溫度	-25~+70oC（-13~+158℉）
擴展工作溫度	-30~+75oC（-22~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
