工業級應用設計
u 采用高性能工業級無線模塊
u 采用高性能工業級32位通信處理器
u 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
u 采用金屬外殼，保護等級IP30。金屬外殼和係統安全隔離，特別適合於工控現場的應用
u 寬電源輸入（DC 5~35V）
穩定可靠
u WDT看門狗設計，保證係統穩定
u 采用完備的防掉線機製，保證數據終端永遠在線
u 以太網接口內置1.5KV電磁隔離保護
u RS232/RS485/RS422接口內置15KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
標準易用
u 提供標準RS232（或RS485/RS422）和以太網接口，可直接連接串口設備和以太網設備
u 智能型數據終端，上電即可進入數據傳輸狀態
u 提供功能強大的中心管理軟件，方便設備管理（可選）
u 使用方便，靈活，多種工作模式選擇
u 方便的係統配置和維護接口（包括本地和遠端WEB方式或CLI方式）
功能強大
u 支持VPN client（PPTP，L2TP，IPSEC 和 GRE）（注：僅VPN版支持）
u 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
u 支持APN/VPDN
u 支持無線視頻監控和動態圖像傳輸
u 支持DHCP server及DHCP client，DDNS，防火牆，NAT，DMZ主機等功能
u 支持TCP/IP、UDP、TELNET、FTP、HTTP等完善的網絡協議
無線參數
|
標準頻段 |
理論帶寬 |
發射功率 |
接收
靈敏度 |
|
F3123 GPRS路由器 |
|
支持EGSM900/GSM1800MHz雙頻
可選GSM850/900/1800/1900MHz四頻
支持GSM phase 2/2+
支持GPRS class 10
可選class 12 |
85.6Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-107
dBm |
|
F3223 CDMA路由器 |
|
支持CDMA2000 800MHz單頻
可選800/ 1900MHz雙頻，450MHz單頻 |
153.6Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-104
dBm |
|
F3323 EDGE路由器 |
|
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE Class 12 |
236.8Kbps |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
<-106
dBm |
|
F3423 WCDMA/HSDPA/HSUPA路由器 |
|
支持UMTS/WCDMA/HSDPA/HSUPA
850/1900/2100MHz三頻
可選850/900/1900/2100MHz四頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
HSUPA: 5.76Mbps(上行)
HSDPA:7.2Mbps(下行)
UMTS:384Kbps(DL/UL) |
<24dBm |
<-109
dBm
|
|
F3523 TD-SCDMA路由器 |
|
支持TD-SCDMA /HSDPA/HSUPA 1880-1920/2010-2025MHz雙頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
下行速率2.8Mbps
上行速率2.2Mbps |
<24dBm |
<-108
dBm |
|
F3623 CDMA20001X EVDO路由器 |
|
支持EVDO Rev A 800MHz單頻
可選800/1900MHz雙頻，450MHz單頻
支持IS-95 A/B 和CDMA2000 1xRTT
無線網絡 |
下行速率3.1Mbps
上行速率1.8Mbps |
<23dBm |
<-104
dBm |
硬件係統
|
項 目 |
內 容 |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
4MB（可擴展至16MB） |
|
SDRAM |
32MB（可擴展至64MB） |

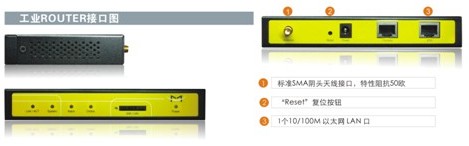

接口類型
|
項 目 |
內 容 |
|
以太網接口 |
1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
串口 |
1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下：
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗
串口速率：110~230400bits/s |
|
指示燈 |
具有“Power”、“Online”、“Alarm”、“System”、“Link/ACT”五個指示燈 |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |
|
Reset複位按鈕 |
通過此按鈕，可將ROUTER的參數配置恢複為出廠值 |
供電
|
項 目 |
內 容 |
|
標準電源 |
DC 12V/1.5A |
|
供電範圍 |
DC 5~35V |
|
通信電流 |
<400mA (12V) |
物理特性
|
項 目 |
內 容 |
|
外殼 |
金屬外殼，保護等級IP30。外殼和係統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
157x97x25 mm (不包括天線和安裝件) |
|
重量 |
440g |
其它參數
|
項 目 |
內 容 |
|
工作溫度 |
-25~+65ºC（-13~+149℉） |
|
擴展工作溫度 |
-30~+75ºC（-22~+167℉） |
|
儲存溫度 |
-40~+85ºC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
