前言
使用繼電器模塊(Relay Switch Module)做為信號切換

，廣泛地應用於IC測試
、電力監測管理、工業流程與交通控製領域

近年來隨著消費性電子產品走向多樣化
，生命周期縮短，價格(Cost)
、速度(Speed)、靈活性(Flexibility)，成為自動測試設備(Automated Test Equipment, ATE)生存競爭的首要課題。於工業控製及相關應用領域，價昂、封閉規格的專用控製係統則麵臨PC-Based測控解決方案開放、價廉與高效能的挑戰。

本文將借著對繼電器信號切換的技術簡介與實例應用，使讀者了解架構於PXI係統之上的智能型PXI Switch Module

，對於高效能測控所帶來的助益。

基本拓樸（Basic Topology）
構成Switch Module的開關具有多種形式，可粗分為電磁式與半導體式，前者包含電磁式機械繼電器(Electro-mechanical Relay)、磁簧繼電器(Reed Relay)
，後者包含場效應晶體管開關(FET Switch)及固態繼電器(Solid State Relay)等。以下討論的內容將以電磁式繼電器為主。

常見的Switch Module的結構示意圖有下列三種：

1) General Purpose
如圖 1，此種結構采用多個相互隔離的單刀單擲型繼電器(SPST Relay)或單刀雙擲型繼電器(SPDT Relay)。一般做為開關以控製電動機
、風扇
、燈光
，或應用於高壓高電流之切換用途。

圖1

2) Multiplexer/Scanner
如圖 2，為n進1出的多任務器/解多任務器型態，適用於多組信號源必需使用同一個信號端口的情形
，反之亦可。

圖2

3) Matrix
如圖 3，為m進n出的矩陣形式。相較於Multiplexer/Scanner，Matrix可進行多重信號的交換耦合
，亦可使用軟件規劃為其它兩種結構
，適合架構複雜且高度靈活的測試設備。

圖3

對於高準度量測常使之用2-wire及4-wrie接線模式，Relay Switch模塊會對差分信道進行特性匹配以期獲致準確結果。

電磁式繼電器的切換瞬時特性

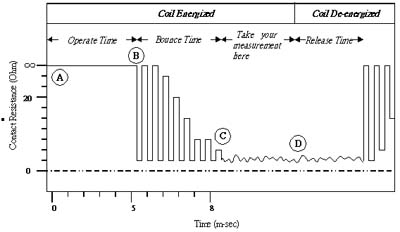

於(yu)使(shi)用(yong)電(dian)磁(ci)式(shi)繼(ji)電(dian)器(qi)作(zuo)為(wei)信(xin)號(hao)切(qie)換(huan)時(shi)，應(ying)先(xian)對(dui)其(qi)延(yan)遲(chi)特(te)性(xing)有(you)初(chu)步(bu)了(le)解(jie)，方(fang)能(neng)獲(huo)致(zhi)快(kuai)速(su)且(qie)準(zhun)確(que)的(de)量(liang)測(ce)結(jie)果(guo)。使(shi)用(yong)者(zhe)常(chang)以(yi)繼(ji)電(dian)器(qi)開(kai)關(guan)的(de)動(dong)態(tai)導(dao)通(tong)電(dian)阻(zu)來(lai)估(gu)算(suan)理(li)想(xiang)的(de)量(liang)測(ce)時(shi)間(jian)點(dian)，而(er)兩(liang)個(ge)重(zhong)要(yao)的(de)時(shi)間(jian)參(can)數(shu)為(wei)（參考圖 4）:

1) Operate Time：驅動電路推動繼電器直至開關第一次閉合的時間，為A-B區段。
2) Bounce Time: 繼電器第一次閉合直至開關彈跳(Bounce)結束的時間，為B-C區段。

圖4

實際上使用者可能會希望有充足的時間以讓係統達到最終穩態，而必需在C點後加入自訂的穩定延遲時間(Settling Time)，從而最終采樣時間點將落在D點。因此
，自驅動電路推動繼電器後，共需經過Operate Time + Bounce Time + User-defined Settling Time 才能進行有效量測。前兩項參數會因使用的繼電器種類、切換容量(switching capacity)改變
，第三項參數則隨測試儀器與被測物的搭配而有相當的差異。

為了提升測試係統的整體效能，使用者必需盡量縮短信號切換的時間，同時又顧及信號完整性(signal integrity)。此外，主係統可能還需要提供大量運算資源進行數據處理分析
、報表產生甚至處理圖形化人機接口。

使用傳統的Relay Switch模塊
，使用者不但必需以軟件延遲方式處理反彈跳
，同時必需接連不斷的更新繼電器的開關狀態
，徒增程序複雜度；而當測試係統不斷擴充處理容量(testing capacity)時，維護或修改程序將愈形困難。

以下所提出的PXI平台，搭配智能型PXI Switch Module，將可簡化程序及外部配線，降低測試成本，同時提高係統及儀器利用率。

PXI測控平台的優勢
PXI全名為PCI eXtensions for Instrumentation
，其結合了開放而高效能的PCI總線
、CompactPCI強健的結構性能，及VXI係統專為量測所設計的同步

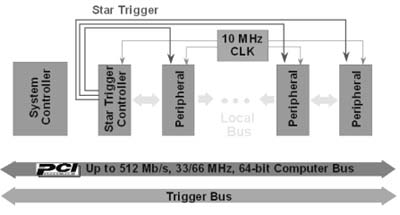

、觸發信號群。圖 5所示為PXI係統架構。

圖5

PXI規格於1997年提出並已被廣泛接受為通用的PC-Based測試平台

，其優點具有：

1) 模塊化、前插拔設計
，利於於維修、配線及安裝新的量測模塊。
2) 8位寬度之觸發總線(Trigger Bus)連接，提供高品質的跨儀器通訊(Cross-instrument Communication)能力，省去外部配線大幅提高係統可靠度。
3) 1-to-13星狀連接的低歪曲(Low-skew)觸發信號
，提供精準的跨模塊同步觸發。
4) 提供低時鍾歪曲的10MHz參考時脈。
5) 基於開放架構，PXI聯盟成員提供數百種各式量測模塊與CPU控製器供選用

，且軟件環境與PC完全兼容。

基於PXI架構之智能型Switch Module

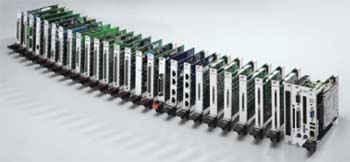

此處以淩華所研發的PXI Switch Module係列板卡為範例
，涵蓋信號切換用General Purpose、Multiplexer/Scanner
、Matrix Switch Module
，到高電壓大電流的Power Relay Switch Module。

其特點有：

1) 支持PXI及IVI-Switch API標準
硬件上可發揮PXI係統之高度效能
；應用軟件易於移植，且可搭配LabVIEW虛擬儀控軟件使用。
2) 硬件輔助之過程控製
可於繼電器完成切換並達穩態後
，自動發出觸發信號。使用者亦可自設穩定延遲時間(settling time)
，且等待過程中無須CPU介入。
3) 可儲存1024路繼電器狀態(scan-list)並自動切換(auto-scan)
自動切換過程中不但能與外部觸發信號(Trigger Input)連動，亦能於穩定延遲時間結束時送出觸發訊號(Scanner-advanced Output)。
4) 支持TTL觸發以連接外部儀器
可以將Trigger Input 及Scanner-advanced Output連接至諸多外部設備，如數字電表、頻譜分析儀、功率計等
，充分利用原有硬件投資。當然，使用者亦可透過PXI GPIB Module達到對外部儀器的完全控製。
5) 支持觸發總線(Trigger Bus)與星狀觸發(Star Trigger)
使用者也能將外部觸發訊號透過觸發總線或星狀觸發信號送至PXI係統中的其它量測模塊，或反向操作。
6) 緊急停機(Emergency Shutdown)及看門狗定時器(Watchdog Timer)
緊急停機功能可以人為方式立刻將繼電器開關狀態複歸(Reset)至使用者默認值。若為無人監控之自動控製係統
，看門狗定時器亦可於主係統當機時，自動將繼電器切換至安全狀態。
7) 支援熱插拔(Hot Swap)
對於不宜中斷的安全監控係統或電力係統，PXI Switch Module可以備援方式接駁；一旦硬件故障即以軟件移轉控製權，使用者可在不停機狀態下抽換故障之模塊。
8) 堆棧式可擴充設計(Stackable Design)
子母板架構最高可以將通道數擴增為4倍。除了重新設定繼電器開關狀態表(scan-list)以外，使用者不需要修改軟件原始碼。

PXI Switch Module如何增進量測效能

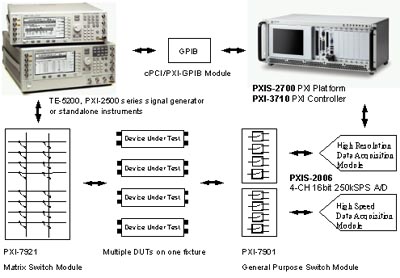

以淩華PXI係統為例，說明一搭配PXI Switch Module的自動測試解決方案。

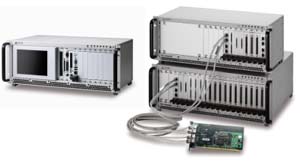

該自動測試係統架構於PXIS-2700 PXI平台

，最多可安裝17具PXI量測模塊。功能強大的PXI-3710 PXI控製器並搭載了Pentium III處理器。使用者可以自眾多PXI訊號產生模塊選擇所需

，或搭配外接式儀器透過PXI-GPIB控製卡聯機。被測物(DUT)產生的特性參數、傳遞函數或時域信號，可采用PXI-2000
、TE-6100等高性能數據擷取卡進行采樣。而後藉由ADLINK DAQBench OCX進行數據分析、產生視覺反饋或製作Excel報表

；當然，基於PXI的開放特性，亦可使用LabVIEW, Mathlab, Dasylab等Third-party工具執行相關工作，充分利用原本的軟件投資。

PXI Switch Module在此一自動測試係統中，扮演了信號開關與交換功能，使多種輸入信號可以同時輸入不同的DUT。使用者可以對DUT#1輸入A信號，同時對DUT#2輸入B信號；而不需等到DUT#1先接收A訊號
，再依序輸入B
、C、D等訊號，而造成訊號產生設備閑置的問題。搭配PXI多信道
、同步取樣的AD模塊，將可使測試設備的產出效能得以最佳化。

PXI Switch Module的自動時序控製及觸發功能，能大幅簡化程序與外部配線，使用者可以更專注於數據分析與係統整合。

圖6
